LM-107A Podręcznik alarmowy LM-107A
1. Wprowadzenie 1.
LM-107ABCfire Detecting Alarm składa się z wyrafinowanego obwodu analogowego i obwodu cyfrowego. Jest to rodzaj niskiego zużycia energii, niezależnego napięcia fotoelektrycznego niezależnego alarmu dymu z baterią manganową 3V, ta bateria może trwać przez 10 lat.
2.Characteristic.
◆ fotoelektryczne wykrywanie dymu;
◆ Wysoka czułość;
◆Lokalna pamięć alarmu dymu;
◆ W trybie normalnego trybu wykrywania i tryb wykrywania niskiego czułości (Hush);
◆ W ramach wbudowanych 10 lat baterii manganu litu, nie można wymienić baterii;
◆ 10 lat Life End Ostrzeżenie Tone
◆ Ton ostrzeżenia niskiego napięcia
◆ Niski zużycie energii.
3.Parametryka

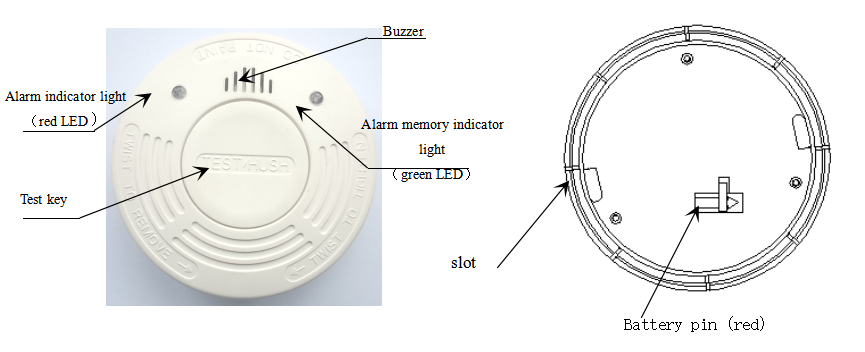

4.Apparance (rysunek 1)
Lm-107a.
Rysunek 1.

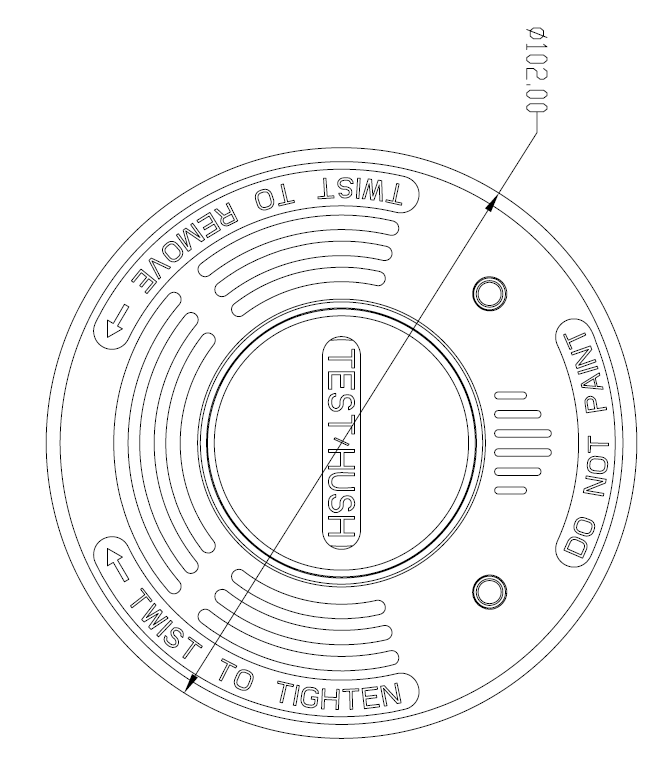

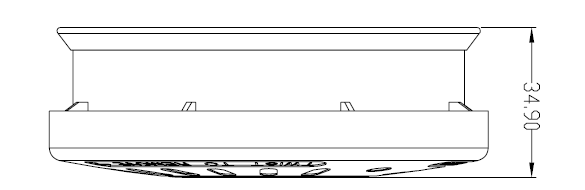

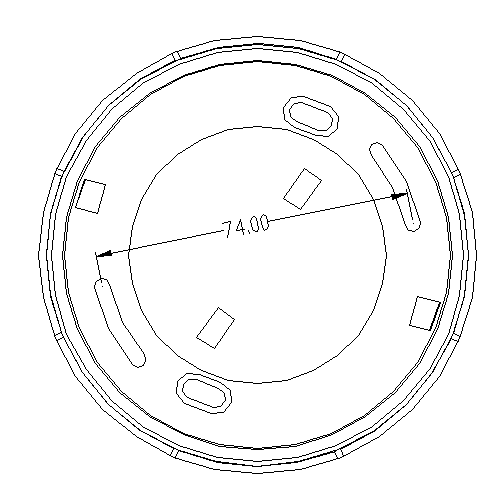

5.Dimension.
6.USA GE.
Wyjmij produkt i odłącz płytę montażową.

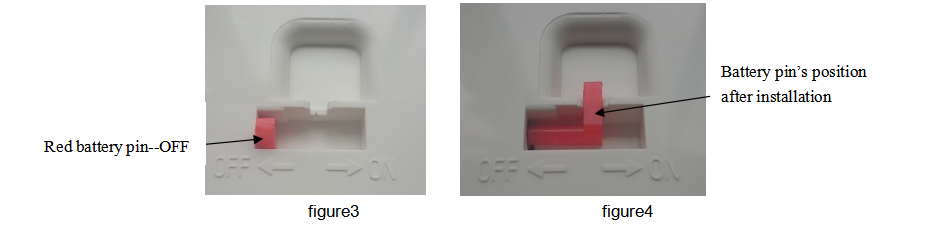

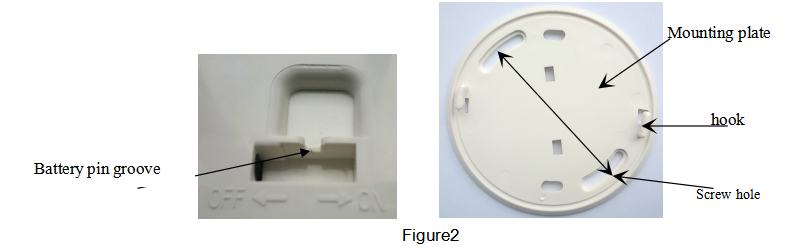

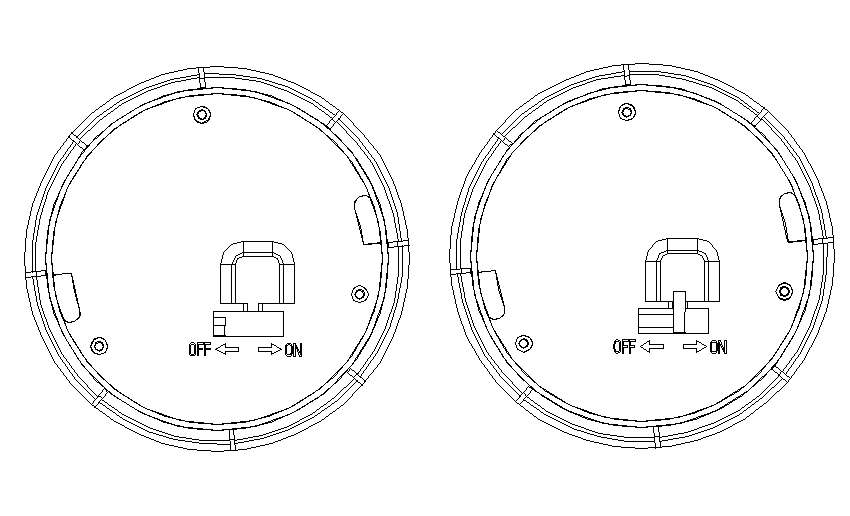

PIN baterii (czerwony) jest wyłączony na początku jako rysunek 3. Obróć go na pinach baterii zostanie przeniesiony do pozycji Rowka PIN jako Rysunek 4
Wykonaj uchwyt baterii i powierzchnię podstawową na tej samej płaszczyźnie ;;
Przesuń szpilkę do pozycji baterii do położenia szczeliny, obróć szpilkę baterii i osadza kołek do gniazda, aby dokonać poziomu kołków z powierzchnią bazową.
3. Montaż bazy
Naciśnij hak płyty montażowej podstawowej do rowka pozycjonowania detektora. Odwróć się zgodnie z ruchem wskazówek zegara i pozwól mu wejść do rowka.
4.1, test przycisku
Naciśnij przycisk TEST / MUTE, jeśli czerwone światło wskaźnikowe miga szybko, a tymczasem podano alarm, oznacza to, że detektor działa prawidłowo. Jednocześnie detektor wprowadza stan wykrywania niskiej czułości. Około 9 minut później wprowadza normalny stan wykrywania z stanu wykrywania niskiej czułości automatycznie.
4.2, wykrywanie niskiej czułości (tryb cichy)
1, użyj niewielkiej ilości dymu, aby wykonać alarm detektora i naciśnij przycisk TEST / MUTE. Następnie detektor wprowadzi wykrywanie niskiej czułości i wyjść z stanu alarmowego. Detektor milczy (i wprowadzi normalny stan wykrywania po 9 minutach) i nie zostanie alarmowy, aż stężenie dymu jest wyższe.
2, ponownie naciśnij przycisk TEST / MUTE, a można anulować wykrywanie niskiej czułości. Detektor wprowadzi normalny stan wykrywania.
UWAGA: Po anulowaniu wykrywania niskiej czułości, jeśli jest jakiś resztkowy dym, detektor będzie nadal alarmowy.
5, pamięć alarmowa
Po wykonaniu alarmu detektor będzie miał pamięć alarmową. Zielona dioda LED zacznie migać co 1,3 sekundy na 3 razy, co będzie trwać4.3, sekundy.
Użytkownik może powiedzieć, czy detektor wprowadził stan alarmowy z odległości bez dotykania detektora. Wyświetlacz LED zakończy się po 24 godzinach. Przy pierwszym naciśnięciu przycisku TEST / MUTE po wykonaniu alarmu, detektor podpowiedzi przez specjalny tryb alarmowy. Po zwolnieniu klawisza testowego / wyciszania pamięci alarmu zostanie oczyszczone. Następnie naciśniesz przycisk Test / Wycisz, a będzie to normalny test klucza.
7, instalacja
1, wybierz odpowiednią pozycję instalacji.
2, zgodnie z otworami płyty montażowej, wywierć dziurę w potrzebnym miejscu sufitu i spychają plastikowe siedzenie paznokci do otworu.
3, Użyj śruby, aby przymocować płytkę montażową na plastikowym siedzeniu paznokci.
4, Umieść dwa połączenia zatrzaskowe na bazie detektora do gniazda detektora. Włącz produkt zgodnie z ruchem wskazówek zegara, aby mocno przymocować go do płyty montażowej.
5, test po instalacji. Naciśnij przycisk TEST / CHUSH, jeśli czerwony wskaźnik miga szybko i kontynuuj alarmy w tym samym czasie, oznacza to, że detektor działa prawidłowo. Jednocześnie detektor wprowadza stan wykrywania wrażliwości, czerwona dioda LED błyska co 10 sekund. Około 9 minut później wprowadza normalny stan wykrywania z stanu wykrywania niskiej czułości automatycznie. Lub naciśnij ponownie przycisk TEST / MUTE i anuluj stan wykrywania wrażliwości.
8, konserwacja
1, to jestLepiej przetestować alarm dymny tygodniowo.
2, wyczyść alarm co trzy miesiące.
3, jeśli znajdziesz produkty, nie są w normalnym stanie roboczym, najpierw sprawdzają analizę awarii i eliminację. Jeśli problem nie można usunąć, nie demontuj sam. Szukasz usługi profesjonalistów.
9, analiza awarii i eliminacja
Zjawisko awarii | Analiza przyczyny | Metoda eliminacji | uwaga |
Brak odpowiedzi klucza testowego | Red Battery Red Pin jest wyłączony, detektor jest zamknięty | Usuń pin baterii na ON | |
Usterka baterii obwodu | Szukasz producentów lub profesjonalnych usług | ||
Alarm o każdej 344s | Niski napięcie baterii | Szukasz producentów lub profesjonalnych usług |
10, wskazuje na uwagę
1, nie instaluj produktu w następujących środowiskach, takich jak hiper termalny, wilgotny, zakurzony, kuchnia, łazienka i tak dalej;
2, podczas instalacji, zwrócić uwagę, że nie będzie przedmiotów, które będą schronić przed flashą i blokami dźwiękami przed alarmem.
3, bateria nie jest wymienna
11, punkty za opuszczone produkty
1, pakiety składają się z spraw odnawialnych i skorzystaj z nich jak okólnie, jak to możliwe;
2, baterie i odpady urządzenia elektryczne, które zostały użyte, nie można porzucić z normalnym śmieciami domowymi.
