LM-101LB Wykrywanie pożaru bezprzewodowej instrukcji alarmów online
1, krótkie wprowadzenie
LM-101LBFire Wykrywanie bezprzewodowego alarmu online jest rodzajem alarmu dymu z fotoelektrycznym wykrywaniem dymu i bezprzewodowej funkcji alarmu online, gdy jeden z alarmów wykryje sygnał dymu, może wysłać sygnał alarmu bezprzewodowego, wyzwalać inne alarmy alarmów (patrz skuteczna odległość transmisji) , przypominaj, że są niebezpieczne przypadki (pożary) dzieje się w czasie ..
2, charakterystyka
◆ fotoelektryczne wykrywanie dymu;
◆ Wysoka czułość;
◆ niskie zużycie energii;
◆ Liczba dostępnych online
3, parametry techniczne
(1) Standard wykonawczy: BS EN 14604-2005
(2) Napięcie robocze: DC9V (dla detektora dymu)
DC4.5V (dla bezprzewodowych online: 1.5vx3PCS)
(3) Prąd roboczy :: DC9V Prąd ≤ 12ua
Alarm DC9V prąd ≤ 20mA
DC4.5V Prąd ≤230ua.
DC4.5V Praca robocza≤4ma.
(4) Decybel alarmowy: ≥85dB / 3m
(5) Wskaźnik alarmu: czerwona dioda LED
(6) Wskaźnik online / Learn: Red / Green LED
(7) Częstotliwość: 433.92 MHz
(8) Odległość transmisji: Przestronna odległość prosta ≤60m
(9) Temperatura pracy: -10 ℃ ~ + 40 ℃
(10) Wilgotność otoczenia: ≤95% RH (brak kondensacji)
(11) Test niskiego poziomu baterii: DC9V (dla detektora dymu) <7.35V
Krótki dźwięk alarmu w około 43 sekundy
DC4.5V (do bezprzewodowego online) <3.3V
Krótki dźwięk alarmu w każdej 60 sekundach

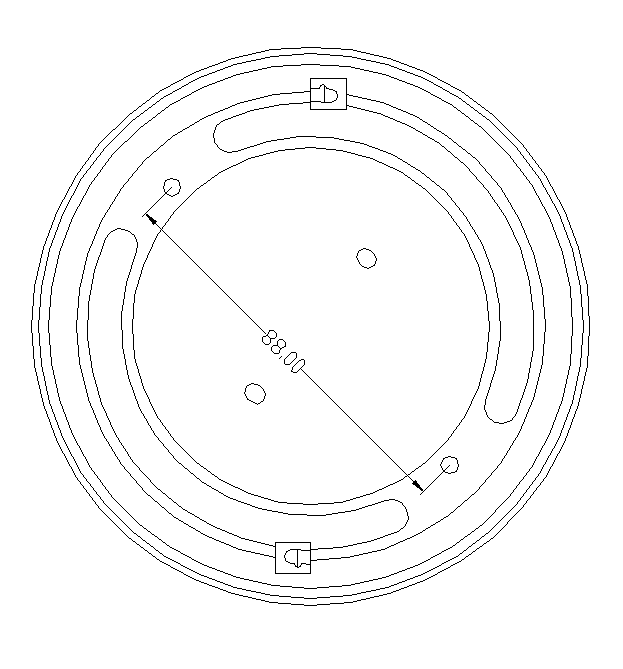

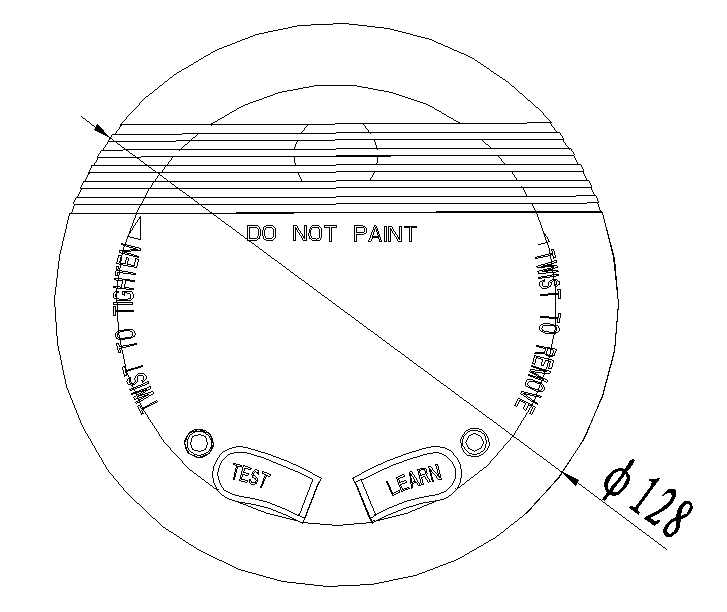

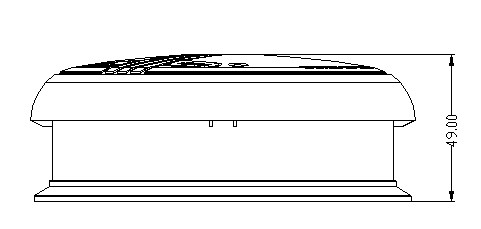

4, wygląd i wymiar (Rysunek 1)
Rysunek 1.
5, użyj

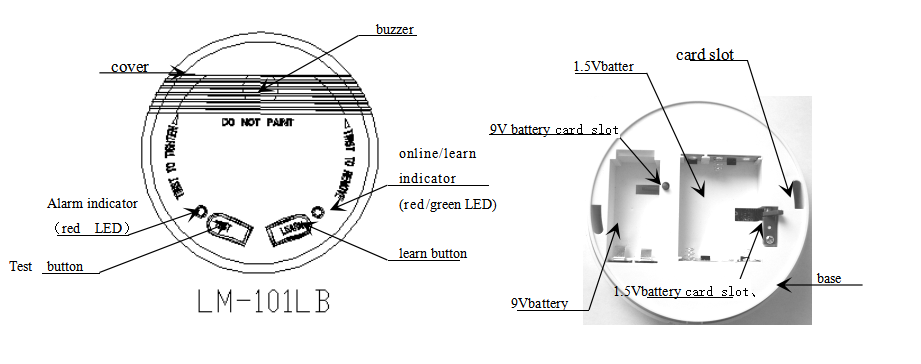

(1) Schemat funkcji płyty montażowej pokrycia (Rysunek 2)
Rysunek 2

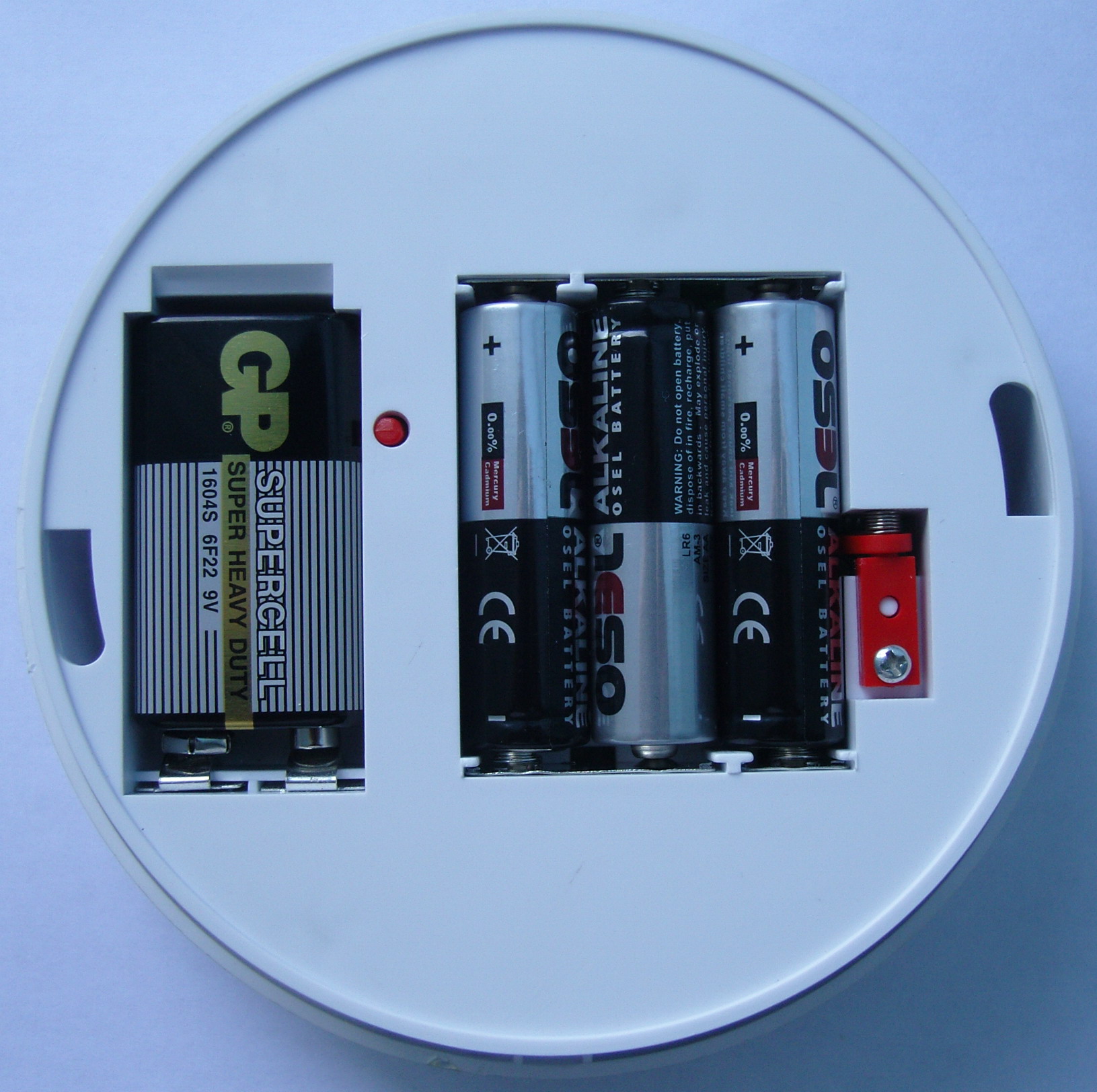

(2) Montaż baterii (Rysunek3)
A, wyjmij produkt z pola pakowania, obróć płytę montażową przeciwną, wyjmij baterię 9 V i 1,5 V, należy zdjąć odpowiednio folię ochronną na baterie.
b, umieść baterię 9 V do komory baterii i zwróć uwagę na symbol polaryzacji baterii w komorze;
C, obróć Bayonet Lock Rocker do InWall przed umieścić 1,5 V baterii do komory i zwróć uwagę na symbol polaryzacji baterii w komorze;
D, Cel podniósł dwa haczyki na płycie montażowej do dwóch gniazda kart na bazie
Rysunek3.
(3) Test / online / Usuń pamięć
Produkty wprowadzone do normalnego stanu roboczego po włączeniu zasilania i wskaźnika alarmu (czerwona dioda LED) miga o każdej 43s.
test…
Naciśnij przycisk Test, alarm Wyślij Wyczyść głośny sygnał alarmowy, wskaźnik alarmu (czerwona dioda LED) jest szybko migająca, wskaźnik online / Learn (Red / Green LED) migają i wysłać sygnał alarmu bezprzewodowego (produkty online w efektywnej odległości) o tym samym czasie. Pokazuje, że alarm jest w normalnym stanie roboczym. Możemy również przyjąć sztuczne odpoczynku dymu.
Set / Online ...
Ustawienie hosta ... Weź dowolny produkt (Online Potrzebujesz dwóch lub więcej produktów), naciśnij przycisk Learn Raz, wskaźnik Light (Red / Green LED) zmieniono raz, ustawić host do zielonego stanu wskaźnika;
Ustawienie slave ... Ustaw inne produkty do stanu czerwonego światła.
Online…
1, gdy ustawienie jest prawidłowe, naciśnij przycisk testowy na hoście i przytrzymaj, aż wskaźnik alarmu (czerwona dioda LED) i wskaźnik online / Learn (wskaźnik LED), alarm wysyła sygnał alarmu bezprzewodowego dookoła w pobliżu w tym samym czasie ;
2, po tym, jak slave odbierał sygnał online z hosta, naukę wskaźnika flashuje w sposób ciągły. Zaczynają się alarmy
do alarmu w tym samym czasie i lampa alarmowa (czerwona dioda LED).
3, Po ustawieniu online wyjmij jeden z alarmów, aby nacisnąć jego przycisk testowy, produkty reszta wyślą alarm i flash w sposób ciągły.
Usuń pamięć ... Weź jeden produkt Nie potrzebuj online. Naciśnij przycisk Dowiedz się, aby ustawić zielony stan. Naciśnij przycisk Test do normalnego stanu alarmowego, a następnie wskaźnik alarmu (czerwona dioda LED) i wskaźnik online / Learn (Red / Green LED) miga w sposób ciągły, oznacza to, że produkty miały usunięcie bieżącej pamięci online.

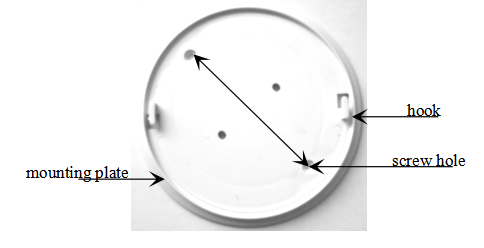

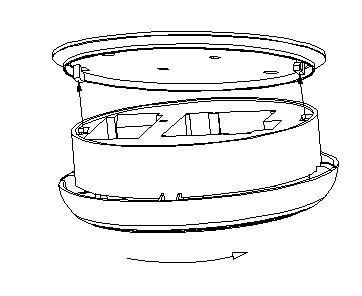

6, Mapa szkicu instalacji (Rysunek4)
(1) Wybierz odpowiednią pozycję instalacyjną i skuteczną odległość komunikacji;
(2) Zgodnie z otworami tablicy instalacyjnej wywierć otwór w potrzebnym miejscu sufitu i spychają plastikowe siedzenie do paznokci do otworu;
(3) Użyj śruby, aby naprawić panel instalacyjny na plastikowe siedzenie paznokci;
(4) Umieść dwa haczyk podstawy detektora do gniazda detektora. Obróć detektor dymu zgodnie z ruchem wskazówek zegara, aby mocno przymocować go do panelu instalacyjnego.
(5) Po instalacji wykonaj rzeczywisty test komunikacji, aby zapobiec błędowi komunikacyjnej.
Rysunek 4.
7, konserwacja
(1) Lepiej jest sprawdzić alarm dymny tygodniowo.
(2) Wyczyść alarm co trzy miesiące. Podczas czyszczenia wyjmij baterię. Po zakończeniu czyszczenia naciśnij klawisz testowy, aby sprawdzić stan online.
(3) Jeśli znajdziesz produkty, nie są w normalnym stanie roboczym, najpierw sprawdź baterię. Jeśli problem nie można usunąć, nie demontuj sam. Szukasz usługi profesjonalistów.
8, analiza awarii i eliminacja
zjawisko awarii | Analiza przyczyn | Metoda eliminacji | uwaga |
Brak odpowiedzi klucza testowego | Baterie 9 V nie są instalowane poprawnie | Zwróć uwagę na biegunowość i prawidłowo zainstaluj baterie 9 V. | |
Brak odpowiedzi na klucz | Baterie 4.5 V nie są poprawnie zainstalowane | Zwróć uwagę na biegunowość i prawidłowo zainstaluj baterie 4,5 V. | |
Wykonuj alarm przejściowy brzmi co 43 sekundy. | Baterie 9 V'Voltage jest niskie | Zmień baterię 9 V | |
Robić przemijający alarm brzmi około 60 sekund. | 4.5 V Baterie'Altage jest niski | Zmień baterię 4.5 V. |
9, wskazuje na uwagę
(1) Nie instaluj produktu w następujących środowiskach, takich jak hiper termalny, wilgotny, zakurzony, kuchnia, łazienka i tak dalej;
(2) Podczas instalowania należy zwrócić uwagę, że nie będzie obiektów, które będą schronić przed flashą i blokami dźwięków przed alarmem.
(3) Zainstaluj kilka produktów online, aby zapobiec przekroczeniu skutecznej odległości komunikacyjnej lub obiektów, które blokują komunikację.
10, punkty za opuszczone produkty
(1) Pakiety składają się z spraw odnawialnych i skorzystaj z nich jako okólnie, jak to możliwe;
(2) Baterie i odpady urządzenia elektryczne, które zostały użyte, nie można porzucić z normalnym śmieciami domowymi.
11, zalecane baterie zastępcze
Para jelenia 9V 6F22
GP 9V 1604S.
Mustang 9V 6F22.
Deer para 9 V 6LR61
GP 9V 1604A.
Deer para 3 x 1,5 V LR6 / AA
GP 3 x 1.5V GP15AU
Mustang 3 x 1.5v LR6 / AA
