Instrukcja alarmu dymu serii LM-102

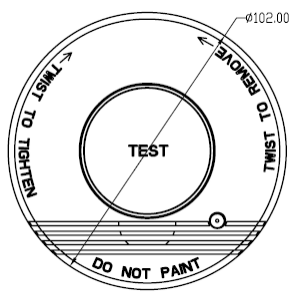

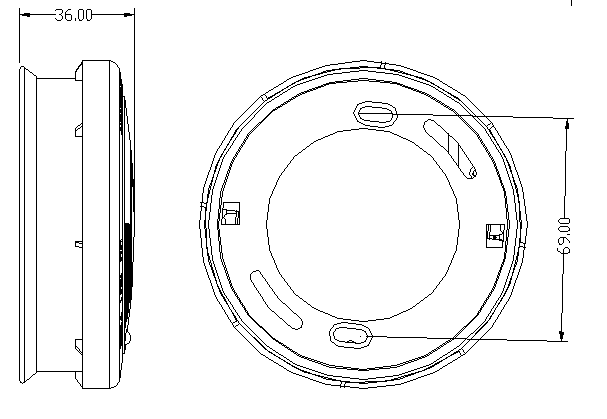

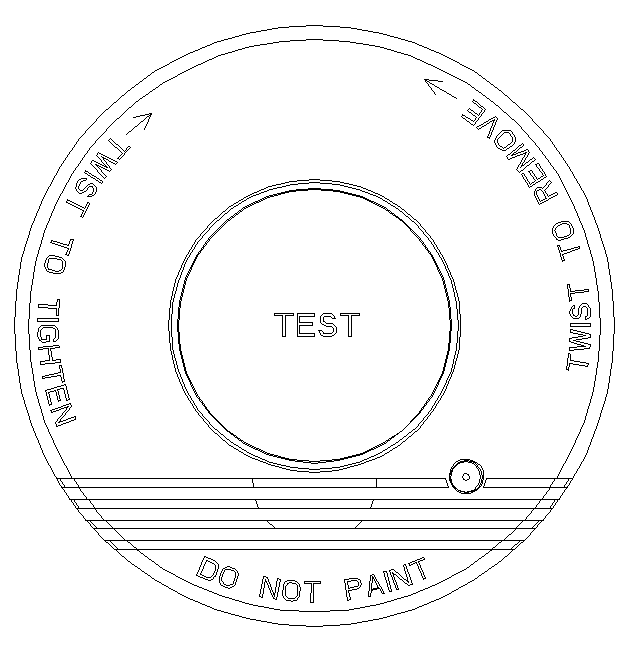

I, Wygląd i wymiar
Lm-102a.
II, parametry techniczne
1, napięcie robocze: DC9V
2, Aktualny: Prąd odpoczynkowy≤12ua
Prąd alarmu ≤ 20mA
3, głośność alarmowa: ≥85dB / 3m
4, normalny stan: LED (czerwony) miga co 43s
5, tryb alarmowy: dźwięk / światło (stale)
6, Test niskiej baterii: <7.35V Zrób dźwięk alarmowy co 43 sekundy
7, Temperatura pracy: -10 ℃ ~ + 40 ℃
8, wilgotność otoczenia: ≤95% RH (bez kondensacji)
III, test.
Weź produkt z pudełka, obróć płytę montażową przeciwną i odłącz ją.
Wyjmij baterię 9V, wyjmij folię ochronną, naciśnij baterię do zacisku baterii i włóż go do pojemnika baterii.
Wstaw haki na płycie montażowej do instalacji rowka, obróć skorupę zgodnie z ruchem wskazówek zegara, aby zapiąć.
Naciśnij przycisk Test, czerwona dioda LED miga, a dźwięk alarmowy jest wykonany w tym samym czasie. Oznacza to, że detektor działa prawidłowo.
IV, instalacja
1, alarm dymu powinien być zainstalowany na środku sufitu. Zamontuj urządzenie co najmniej 1 metr od ściany lub wiązki. Nie powinno być żadnych przeszkód, które blokują światło lub dźwięk wytwarzany przez alarm. Jeśli pokój ma sufit rozbiórny, stok powinien wynosić mniej niż 45 stopni. Jedna jednostka obejmuje około 60 metrów kwadratowych. Sugerujemy, że czujnik dymu jest zamontowany w każdym pokoju.
2 Upewnij się, że światło wskaźnika jest w kierunku, który sprawia, że wygodnie obserwujesz. Następnie wiercić otwory w wybranej pozycji sufitu. Wepchnij kotwicę rozszerzalności plastycznej do pełnej głębokości w każdym otworze.
3, Włóż śruby przez płytę montażową i mocno przykręć je do kotwicy, tak że płyta montażowa jest stała.

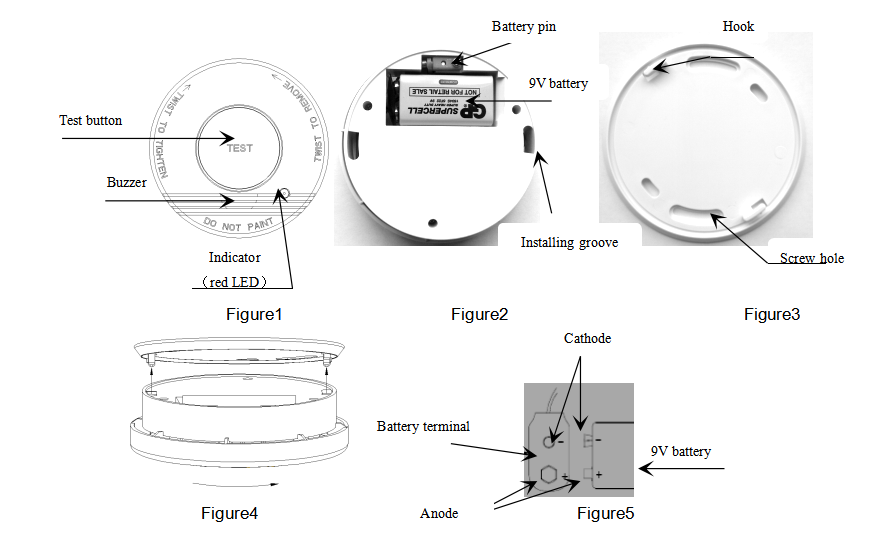

4, Podłącz baterię do zacisków baterii zgodnie z rysownikiem5. Obróć pin baterii do ściany pojemnika baterii, a następnie naciśnij całą baterię do pojemnika.
5, włóż dwa haki na płycie montażowej do instalacji rowka. Obróć skorupę zgodnie z ruchem wskazówek zegara, aby zapiąć.
6, naciśnij przycisk testowy do kontroli. Upewnij się, że możesz usłyszeć dźwięk alarmu, w zależności od tego, który jest w środku.
V, konserwacja i użycie
1, polecam, aby produkt był testowany co tydzień.
2, naciśnij przycisk testowy do kontroli. W normalnym stanie czerwona dioda LED błyska co 43 sekundy.
3, gdy moc baterii jest niska, produkt wykonuje dźwięk \"DI\" co 43 sekundy, co oznacza, że musisz wymienić baterię. Gdy chcesz wymienić baterię, obracasz detektor w kierunku przeciwnym do ruchu wskazówek zegara i odłącz go z płyty montażowej. Weź starą baterię z pojemnika i odłącz go z terminala baterii. Podłącz nową baterię do zacisków baterii zgodnie z rysownikiem, obróć pin baterii do ściany pojemnika baterii, a następnie włóż baterię z powrotem do pojemnika (rysunek2). Wstaw haki na płycie montażowej do instalacji rowka, obróć w prawo, aby zapiąć.
Uwaga: Po wymianie baterii lub ponowne zainstalowanie detektora należy nacisnąć przycisk testowy, aby upewnić się, że detektor działa prawidłowo.
4, Model baterii:Pairdeer 6F22 9V;
5, jeśli produkt nie może działać prawidłowo, spróbuj przeanalizować błąd i wyeliminować go zgodnie z instrukcjami. Jeśli nie wyeliminujesz usterki, nie zdemontuj produktu samodzielnie. Zamiast tego szukaj profesjonalnej usługi.
VI, analiza błędów i eliminacja
Zjawisko błędu. | Analiza powodów | Metoda eliminacji | Uwaga |
Naciśnij przycisk testowy i nie ma odpowiedzi | Bateria jest zainstalowana nieprawidłowo. | Zamontuj baterię prawidłowo i zwróć uwagę na biegunowość baterii. | |
Dźwięk alarmowy jest wykonany co 43 sekundy. | Niski poziom baterii | Wymień baterię. | Pairdeer 6F22 9V. |
Vii, notatki
1, Produkt nie nadaje się do zainstalowania w kuchni, łazience lub innych miejscach, gdzie jest wysoka temperatura i wilgotna.
2, nie powinno być żadnych przeszkód, które blokują światło lub dźwięk przed produktem.
3, jeśli bateria jest zainstalowana w odwrotnej polaryzacji, produkt nie może działać prawidłowo i może zostać uszkodzony.
Viii, notatki do odrzucenia
Używane urządzenie elektryczne używane bateria i odpady nie można odrzucić ogólnym śmieciom domowym.
Historia zmian | ||||
Wersja nr | Data | Zmiany | Autor | Zaakceptowany przez |
1..1. | 2014-01-02 | Pierwsza sprawa | LU Bo. | Długi Xinglin. |
1.2 | 2015-08-06 | Wymiana instalacji i baterii | LU Bo. | Długi Xinglin. |
1.3 | 2015-11-09 | Tłumaczenie instalacji | LU Bo. | Długi Xinglin. |
