KD-122LA bezprzewodowy bezprzewodowy alarm napalania pożaru
Instrukcja obsługi
1. Krótkie wprowadzenie
KD-122LA bezprzewodowy alarm napalania ognia jest fotoelektrycznym alarmem dymu o niskim poborze mocy. Wewnętrzny precyzyjny obwód analogowy, obwód cyfrowy i obwód transmisji bezprzewodowej sprawiają, że wykrywanie działa bardziej stabilne i niezawodne. Posiada bezprzewodową funkcję połączeń międzysystemowych, co oznacza, że gdy jedna jednostka ma alarm, inne połączenia połączone w zakresie InterLink będą alarmować w tym samym czasie. Ten produkt ma małą objętość i wbudowany akumulator o dużej pojemności może zapewnić żywotność 10 lat.
2. Charakterystyka produktu
Fotoelektryczne wykrywanie dymu
Niezawodna wydajność i mniej uciążliwych alarmów
Precyzyjny obwód analogowy i obwód cyfrowy
Niskie zużycie energii
Mały rozmiar
Zakres InterLink> 100m (otwarte pole)
Życie serwisowe 10 lat
3. Specyfikacja techniczna
parametry techniczne | Wykrywanie dymu | |||
Napięcie | DC3V (wbudowany CP605050) | |||
Kontrola niskiego napięcia | 2.2v. | |||
obecny | Prąd alarmowy. | Prąd sporny | ||
≤120mA. | ≤2ua. | |||
Wyświetlacz stanu | Normalne wykrywanie dymu | Dioda LED (czerwona) miga raz na około 344 sekundy, bez dźwięku alarmu | ||
Wykrywanie dymu lub testowy test | LED (czerwony) miga i ciągły alarm | |||
Wykrywanie niskiej czułości (tryb cichy) | LED (czerwony) miga co 10 sekund, bez dźwięku alarmu, automatycznie anuluje wykrywanie niskiej czułości około 9 minut później | |||
Pamięć alarmowa | LED (zielony) miga 3 razy co 43 sekundy i zatrzymuje się 24 godziny później. Po pierwszym naciśnięciu przycisku TEST / MUTE po wykonaniu alarmu detektor podpowiedzi za pomocą specjalnego trybu alarmowego. | |||
Koniec życia | Po włączeniu zasilaniu i pracuje przez 10 lat, zostanie wykonane ostrzeżenie o końcach życia. Buzzer sygnał dźwiękowy 3 razy co 43 sekundy. | |||
Kontrola niskiego napięcia | Dioda LED (czerwona) miga około 344 sekund, sygnał dźwiękowy o 43 sekundy. | |||
Alarmowa głośność | ≥85dB / 3m. | |||
Wireless InterConnection. | Częstotliwość radiowa | 868 MHz. | ||
Zakres InterLink. | ≥100m (otwarte pole) | |||
Wskaźnik połączeń międzysystemowych / nauczania | Czerwona dioda LED jest stabilna oznacza, że produkt musi się uczyć. Czerwona dioda LED migająca oznacza przesyłanie sygnału. Zielona dioda LED jest stabilna oznacza, że produkt jest gotowy do wysyłania kodu identyfikacyjnego. Zielona dioda LED migająca oznacza, że urządzenie otrzymało sygnał bezprzewodowy. | |||
prędkość przesyłu danych | ||||
Temperatura pracy | -10 ℃ ~ + 40 ℃ | |||
Wilgotność otoczenia | ≤95% RH (bez kondensacji) | |||

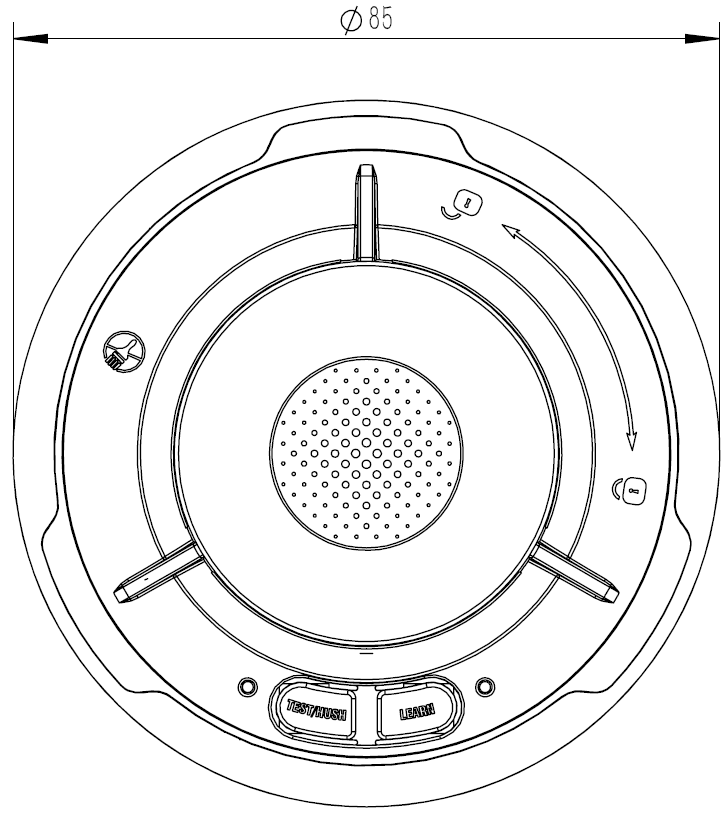

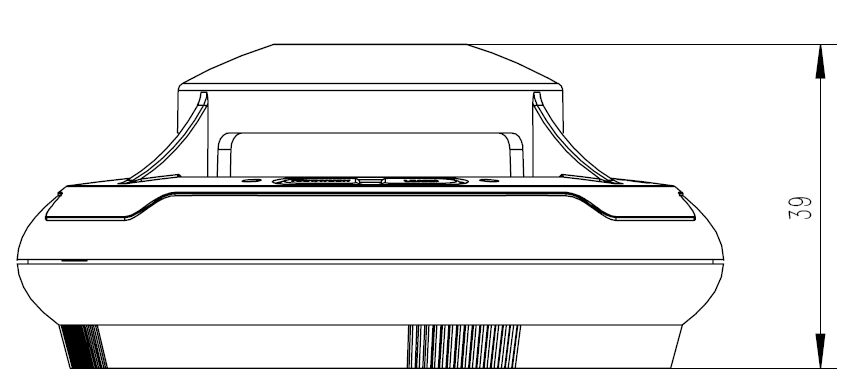

4. Wygląd i wymiary (rysunek. 1)
5. Instalacja

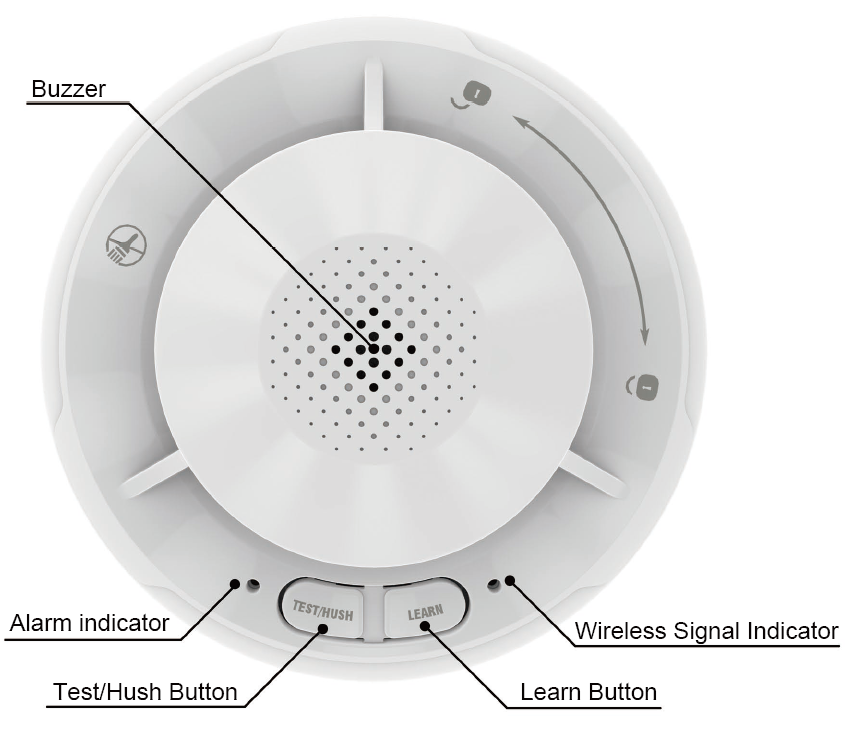

5.1 Diagram funkcjonalny (Rysunek 2)
Rysunek 2
5.2 Instrukcje instalacji

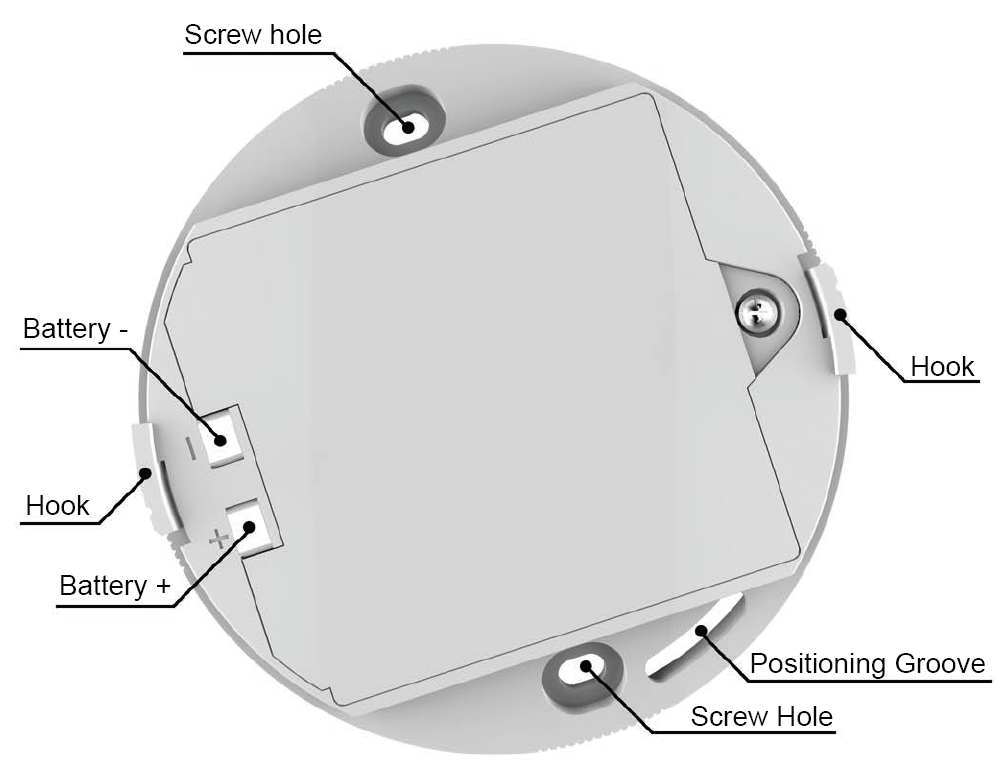

5.21 Przytrzymaj płytkę montażową w stosowanej pozycji instalacyjnej na suficie i zaznacz środek otworów ołówkiem. Wywierć otwór przez ołówki i użyj zamkniętych śrub i kotwy, aby zabezpieczyć płytę montażową. (Patrz rysunek 4)

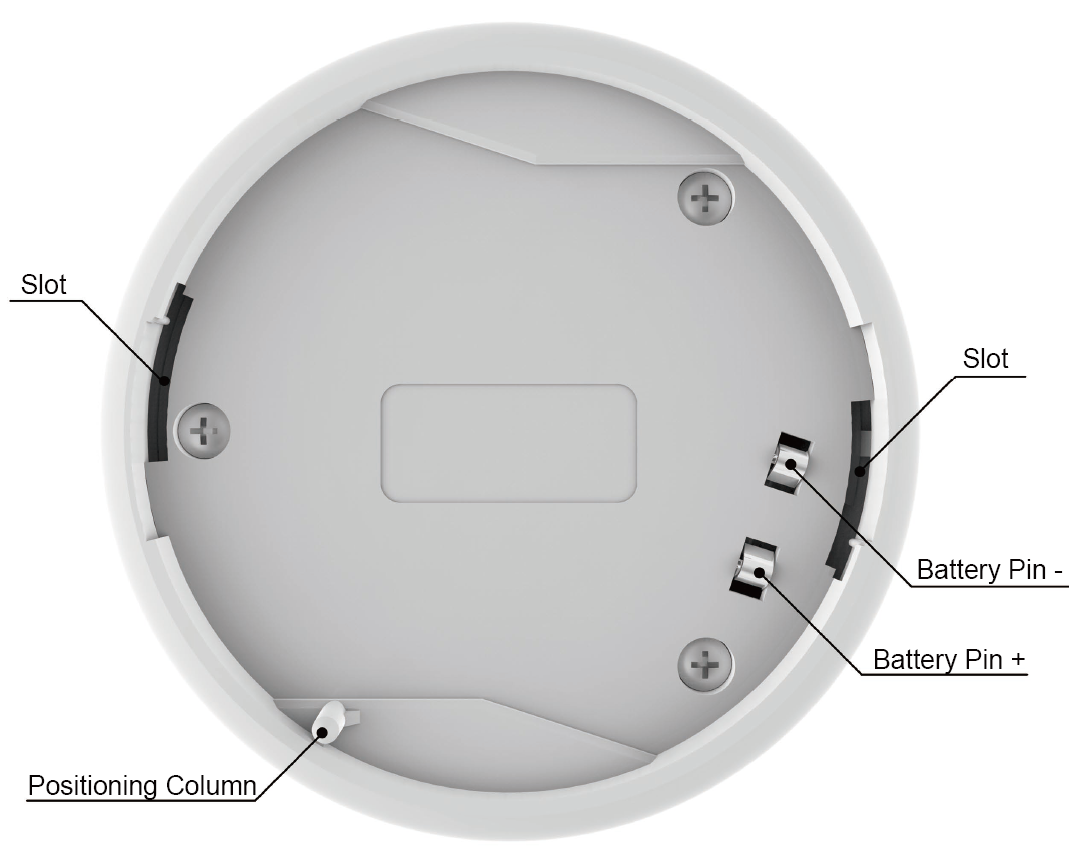

5.22 Włóż hak płytki montażowej do szczeliny alarmu, kolumna pozycjonowania powinna również wyrównać za pomocą rowka pozycjonującego. Obróć alarmuj zgodnie z ruchem wskazówek zegara, aż zaskoczy na miejsce.
Rysunek 4.
UWAGA: Jeśli nie możesz obracać alarmu po owadach do gniazda, sprawdź, czy kolumna pozycjonowania wyrównuje się do rowka pozycjonowania.
5.3 Zalecane lokalizacje alarmów dymowych i lokalizacji, których należy unikać
5.3.1 Zalecane lokalizacje alarmów dymowych
Zainstaluj przynajmniej jeden alarm dymu w każdej sypialni
Jeśli zainstalujesz alarm dymu w przejściu, którego szerokości jest mniejsza niż 3m, zainstaluj go w środku i zainstaluj jedną jednostkę co 12m.
Co najmniej 1,5 m od lampy fluorescencyjnej lub lampy neonowej. (W przypadku zakłóceń elektronicznych).
Co najmniej 3m z łazienki.
Co najmniej 6 m od kuchni lub pieca.
Co najmniej 30 cm z lamp.
Znajdź alarm dymu na środku pomieszczenia. Jeśli nie możesz, zainstaluj go co najmniej 1 m od ściany.
Jeśli instalujesz alarm dymu na pochyłym lub szczytowym suficie, pozycja instalacji powinna wynosić co najmniej 90 cm od najwyższego punktu.
5.3.2 Lokalizacje, których należy unikać
W garażu. Produkty spalania są obecne po uruchomieniu samochodu.
W pobliżu otworów wentylacyjnych, wentylatorów, klimatyzatorów lub innych oprawek.
W zakurzonych obszarach. Cząstki pyłu mogą powodować uciążliwy alarm lub niepowodzenie alarmu. Ekran owad może utrudniać część owadów lub kurzu.
Obszary, w których mają metalową osłonę, która zablokują sygnał RF.
W obszarze, w którym temperatura może spaść poniżej 0 ℃ lub wzrośnie powyżej 40 ℃.
W wilgotnych obszarach. Łazienka. Kuchnia.
6. Funkcja
6.1 Naucz się Inter-Connect
Zabezpiecz wszystkie alarmy, które muszą być połączone do płyty montażowej i skręcić zgodnie z ruchem wskazówek zegara.
Weź jeden jako Master, naciśnij przycisk Learn do Green (wskaźnik sygnału
Przełącznik z czerwonego / zielonego / braku koloru).
Weź drugi jako niewolnik, naciśnij przycisk Learn do Red, a następnie naciśnij
Przycisk testowy Master Jeden 1-2 sekundy, dioda LED Master Start
Flashing, a następnie zatrzymaj, w międzyczasie urządzenie niewolnika otrzyma sygnał, a następnie czerwona dioda LED zaczyna migać i alarmować, a następnie zatrzymanie, co oznacza, że te dwa elementy zostały pomyślnie nawiązane.
Uwaga: Jeśli masz więcej elementów, aby być wymienionym w tym samym systemie, powtórz ostatnią operację i podłącz je z głównym,
Naciśnij przycisk Learn Master do Brak Kolor po podłączeniu wszystkich urządzeń.
6.2 Operacja testowa:
Naciśnij przycisk testowy Master i nie zwolnij (około 10 sekund), dopóki niewolnicy otrzymają sygnał i alarm, operacja testowa ma
został ukończony. Po naciśnięciu przycisku testowego niewolnika, mistrz będzie
Otrzymaj sygnał i alarm. Wypełnia się uczenie się z połączenia.
6.3 Usuń pamięć:
Naciśnij przycisk Learn do Zielonego stanu w kilka sekund, dioda LED zaczyna migać oznacza, że pamięć zostanie usunięta.
Uwaga1: Wszystkie alarmy dymu tego modelu mają bezprzewodową funkcję połączeń międzysystemowych. Wymaga co najmniej dwóch alarmów dymnych. W efektywnym zakresie InterLink można połączyć jak najwięcej jednostek, ile chcesz. Proponujemy nauczyć się operacji połączenia, zanim zainstalujesz produkt do sufitu, aby uczynić działanie bardziej wydajne.
Uwaga2: Zakres InterLink tego produktu wynosi ≥100 m (pole otwarte). Ale ponieważ różna konstrukcja będzie miała inny wpływ na odległość transmisji, jeśli istnieje produkt, którego nie można połączyć, dostosuj pozycję instalacji produktu.
6.4 Tryb pracy
Testowanie
Naciśnij przycisk testowy, a produkt wprowadzi tryb alarmowy. Wykonuje dźwięki, które są głośniejsze niż 86dB. Wskaźnik alarmu (czerwony) będzie migać.
Stan gotowości
W warunkach gotowości, alarm dymu wykrywa co 10 sekund. Wskaźnik alarmu miga co 344 sekundy, aby wskazać, że alarm dymu działa prawidłowo. Gdy wyczuwa produkty spalania, dźwięki alarmów. A wskaźnik alarmu (czerwony) miga w tym samym czasie, aż powietrze jest czyste.
Tryb ciszy (niska czułość)
Gdy jest w stanie alarmowym, naciśnij przycisk Test / Hush, a produkt wejdzie w tryb Ciszy. Wskaźnik alarmu miga co 9 sekund, a żaden dźwięk dźwiękowy nie zostanie wysłuchany, chyba że palenie staje się gęstsze. To trwa około 9 minut. Naciśnięcie przycisku Test / Hush ponownie zakończy tryb Ciszy.
Ostrzeżenie o niskim napięciu
Gdy napięcie baterii jest zbyt niskie, produkt dokonuje krótkich sygnałów dźwiękowych co 43 sekundy, aby ostrzec użytkownika, aż napięcie baterii spełniają napięcie robocze alarmu dymu.
Historia alarmu.
Gdy wskaźnik alarmu miga 3 razy co 43 sekundy, co oznacza, że alarm został wykonany. Sprawdź, czy istnieje ryzyko pożarowe w obszarze wykrywania. Ta wskazówka zakończy się 24 godziny później.
Ostrzeżenie degeneracji komory dymowej
Środowisko pracy i czas spowoduje degenerację komory dymnej. Gdy produkt dokonuje 3 krótkich sygnałów dźwiękowych co 43 sekundy, wskazuje na koniec jednostki. Powinieneś wymienić alarm dymu nowym.
7. Konserwacja
7.1 Sprawdź alarm dymu co tydzień, naciskając przycisk Test.
7.2 Wyczyść alarm dymu suchą szmatką. Nigdy nie używaj wody, czyszczenia lub rozpuszczalników do czyszczenia, ponieważ mogą uszkodzić urządzenie. Zapobiegaj przedostawaniu się ciała obcego.
7.3 Jeśli alarm dymu nie działa prawidłowo, nie zdemontuj urządzenia samodzielnie. Proszę szukać usługi profesjonalistów.
8. Punkty dla opuszczonych produktów
8.1 Materiał do pakowania jest odnawialny, więc zdobądź najlepsze, aby go poddać.
8.2 Ponieważ ten produkt ma wbudowaną baterię nieistotną, urządzenie nie można porzucić z normalnym śmieciami domowymi.
