Podręcznik użytkownika alarmu KD-125A
2831-CPR-F2209
EN14604.
1. Krótkie wprowadzenie
Alarm dymu KD-125A jest fotoelektrycznym alarmem dymu o niskim poborze mocy. Wewnętrzny precyzyjny obwód analogowy i obwód cyfrowy sprawiają, że wykrywanie pracuje bardziej stabilne i niezawodne. Produkt ma mały rozmiar i wykorzystuje baterię o dużej pojemności, która może zapewnić żywotność 5 lat.
2. Charakterystyka produktu
Fotoelektryczne wykrywanie dymu
Wysoka czułość
Precyzyjny obwód analogowy i obwód cyfrowy
Niskie zużycie energii
Mały rozmiar
Żywotność serwisu baterii 5 lat
3. Parametry techniczne.

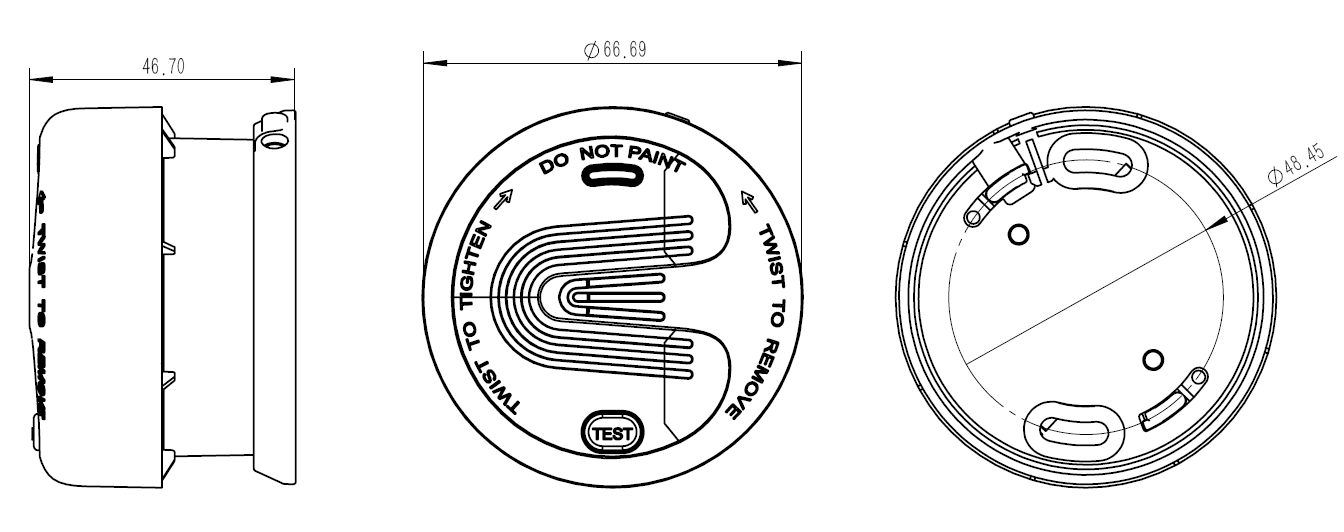

4. Wygląd i wymiary (Rysunek 1)
KD-125 A
(Rysunek 1)
5. Instalacja

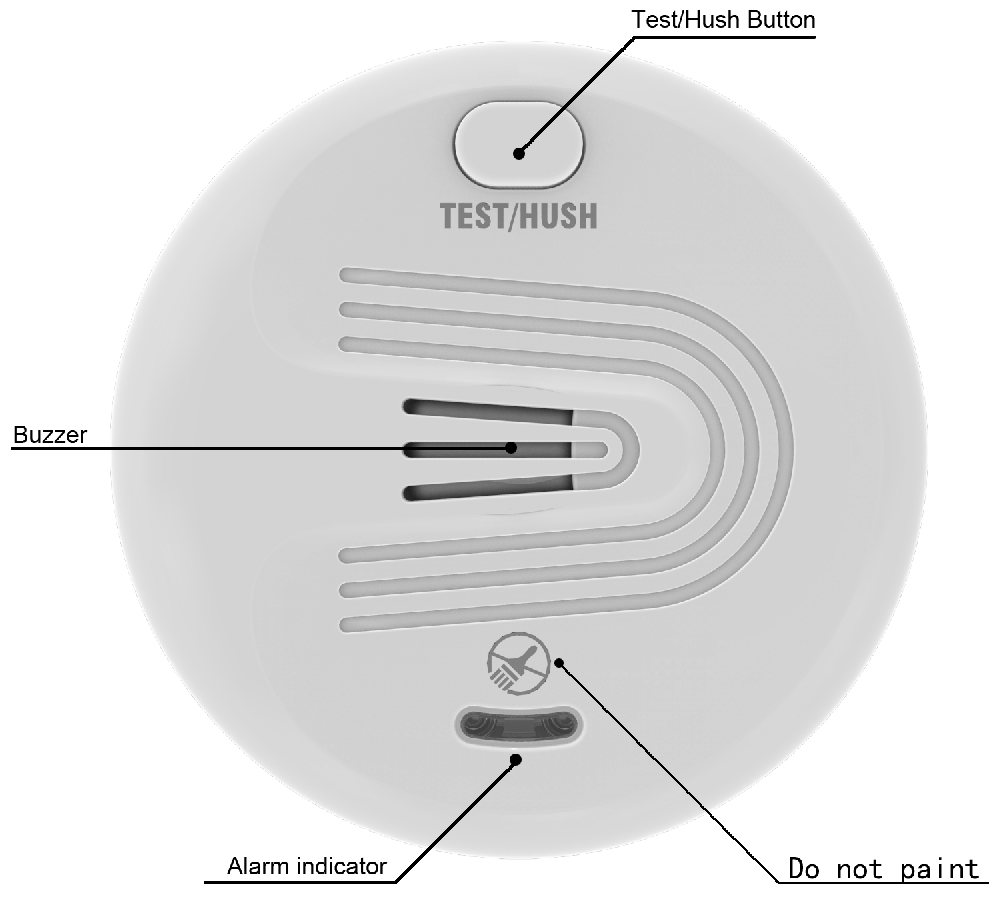

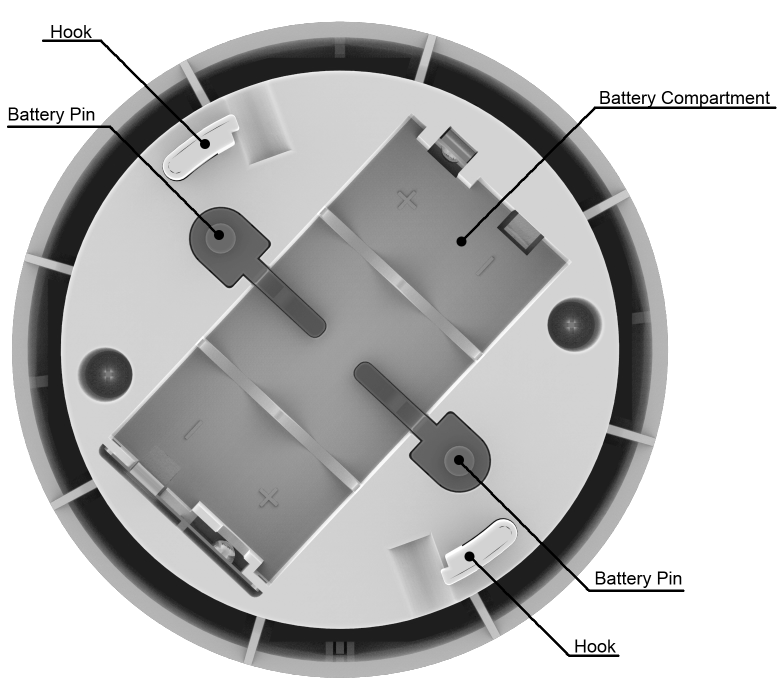

5.1 Diagram funkcjonalny (Rysunek 2)
(Rysunek 2)
5.2 Instrukcje instalacji

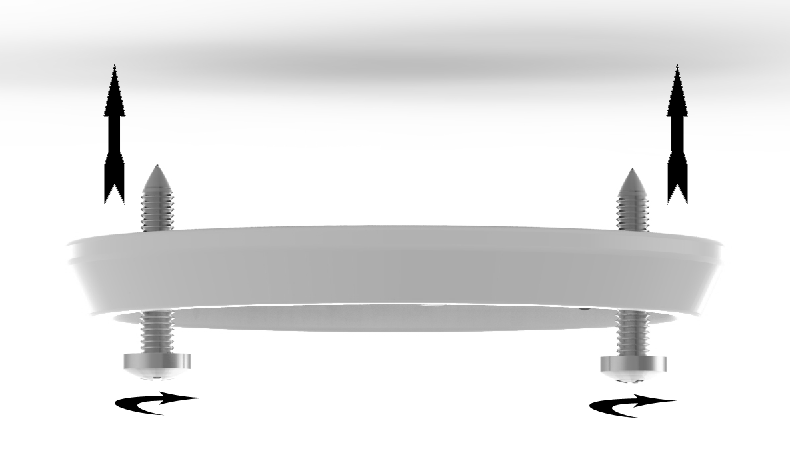

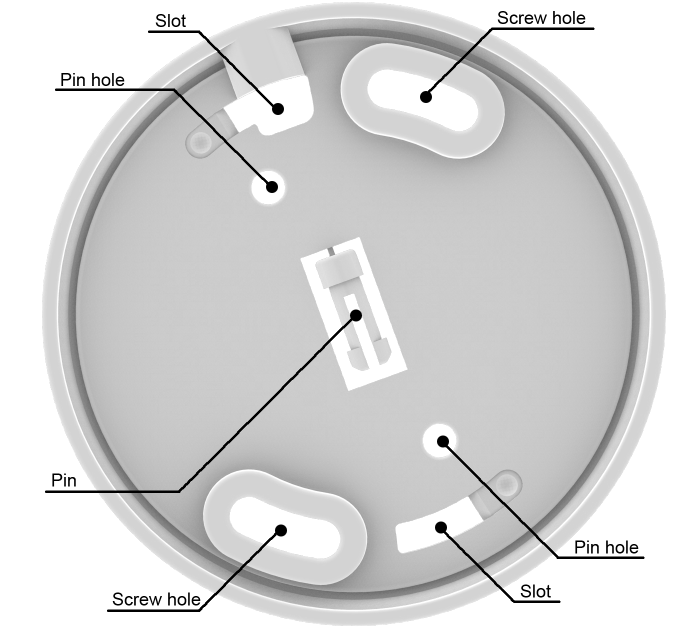

za. Przytrzymaj płytkę montażową przed wybraną pozycją instalacji na suficie i zaznacz środek otworów ołówkiem. Wywierć otwór przez ołówki i użyj zamkniętych śrub i kotwy, aby zabezpieczyć płytę montażową. (Patrz rysunek 3)

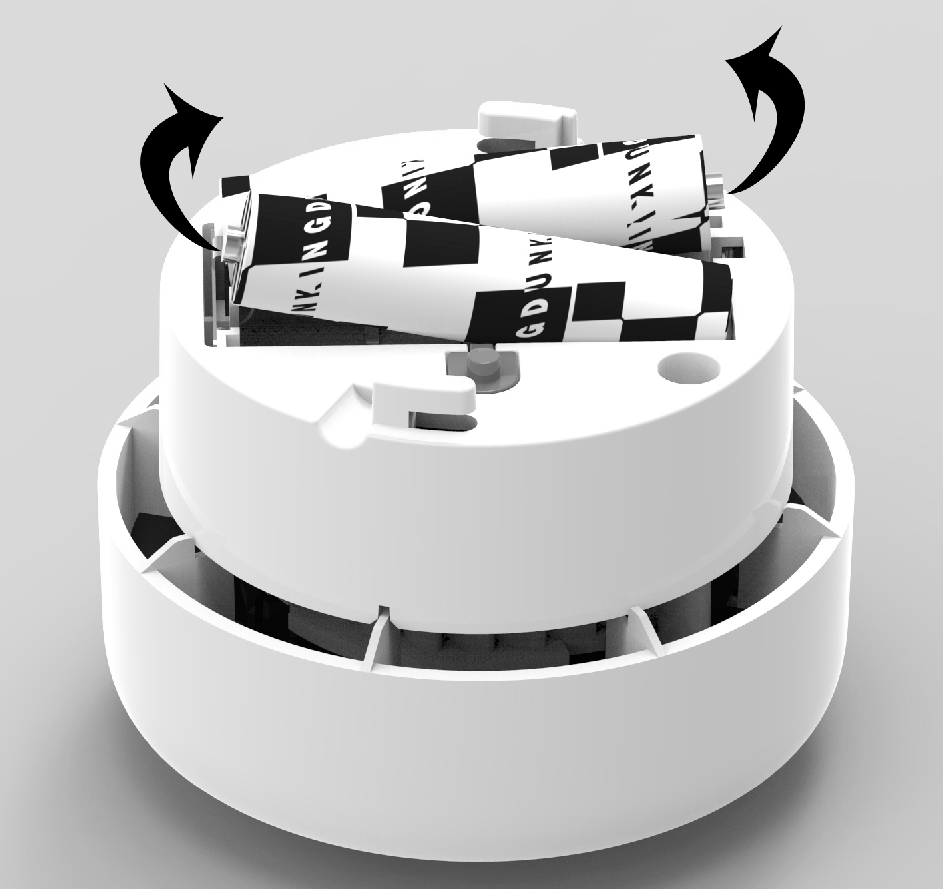

b. Zainstaluj baterie zgodnie z rysunkiem 3, upewniając się, że biegunowość pasuje do oznaczeń. Jeśli baterie są prawidłowo zainstalowane, czerwony kod PIN spadnie automatycznie.

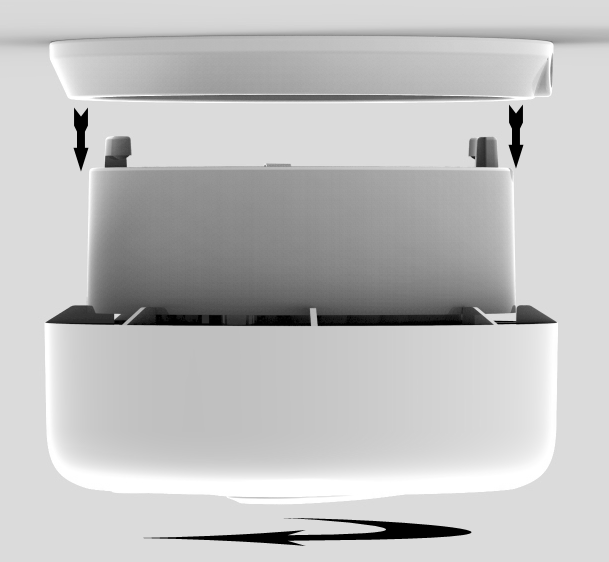

do. Włóż hak produktu do szczeliny płyty montażowej. Następnie obróć alarm zgodnie z ruchem wskazówek zegara, aż zaskoczy na miejsce.
(Rysunek 3)
Uwaga: Jeśli nie możesz obrócić alarmu po włożeniu haka do gniazda, sprawdź, czy bateria jest poprawnie zainstalowana.
5.3 Wymiana baterii
za. Po dokonaniu ostrzeżenia o niskiej baterii (zapoznaj się z sekcją 6. Funkcja), natychmiast wymień baterie, jak pokazano poniżej.

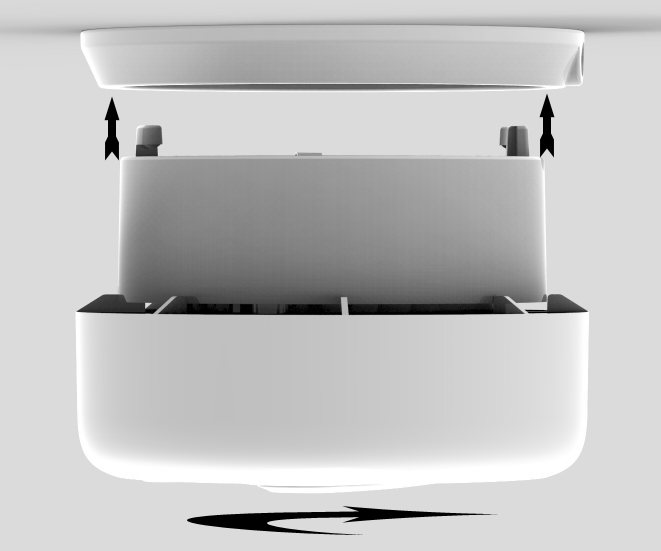

Włącz alarm przeciwnym do ruchu wskazówek zegara i wyjmij baterie i zainstaluj
Wyjmij go z płyty montażowej. nowe według 5,2 b.
b. Użyj typu baterii: LR03 / AAA.
do. Za każdym razem, gdy baterie są wymieniane, przetestuj działanie alarmu, naciskając przycisk Test. Jeśli wykonane są dźwięki, co oznacza, że produkt działa prawidłowo, zainstaluj alarm do płyty montażowej, jak pokazano na rysunku 3.
5.4 Zalecane lokalizacje alarmów dymowych i lokalizacji, których należy unikać
za. Zalecane lokalizacje alarmów dymowych
Zainstaluj przynajmniej jeden alarm dymu w każdej sypialni
Jeśli zainstalujesz alarm dymu w przejściu, którego szerokości jest mniejsza niż 3m, zainstaluj go w środku i zainstaluj jedną jednostkę co 12m.
Co najmniej 1,5 m od lampy fluorescencyjnej lub lampy neonowej. (W przypadku zakłóceń elektronicznych).
Co najmniej 3m z łazienki.
Co najmniej 6 m od kuchni lub pieca.
Co najmniej 30 cm z lamp.

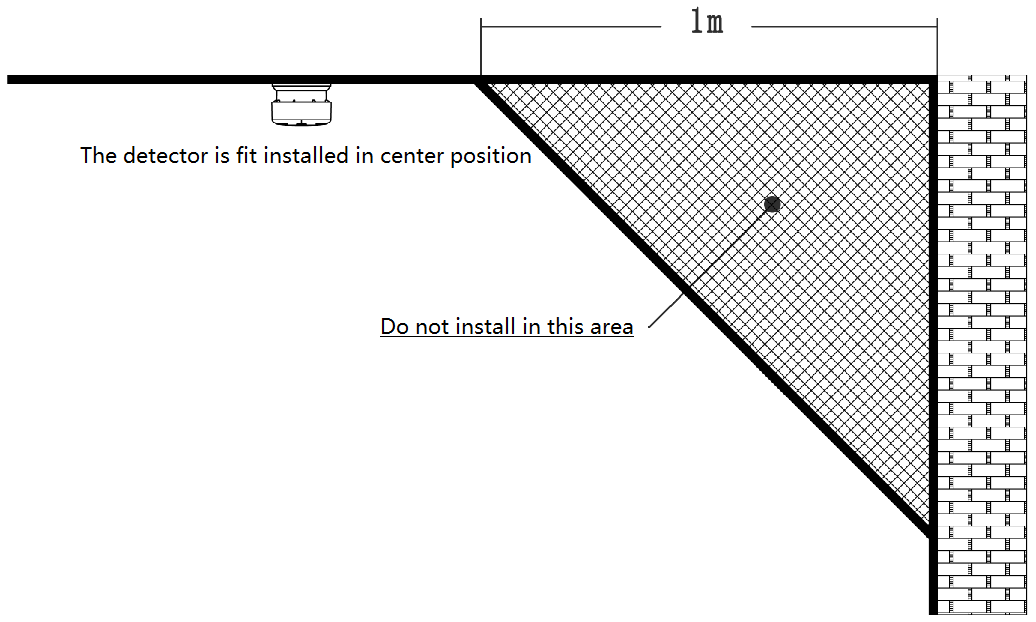

Znajdź alarm dymu na środku pomieszczenia. Jeśli nie możesz, zainstaluj go co najmniej 1 m od ściany.

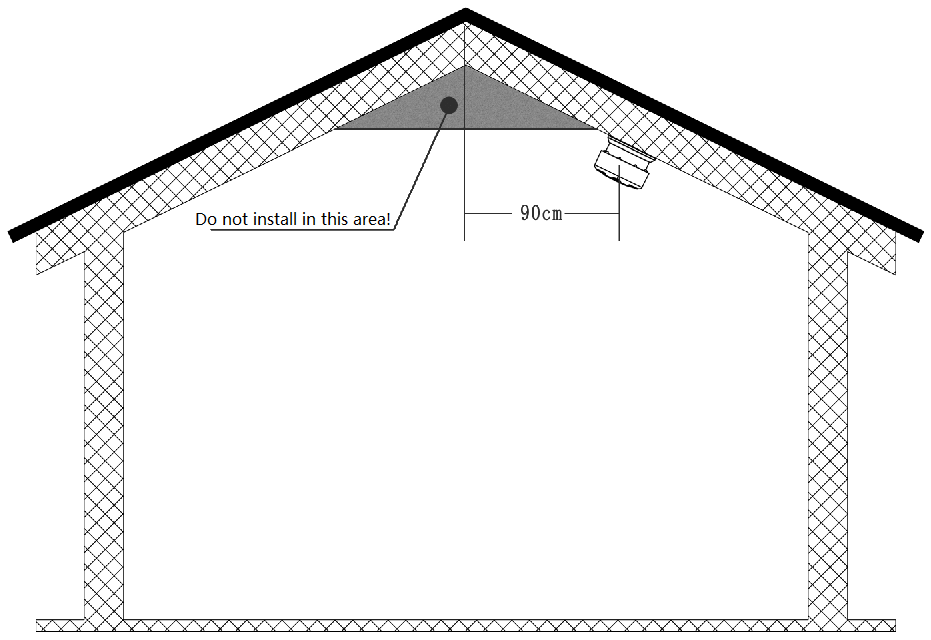

Jeśli instalujesz alarm dymu na pochyłym lub szczytowym suficie, pozycja instalacji powinna wynosić co najmniej 90 cm od najwyższego punktu.
b. Lokalizacje, których należy unikać
W garażu. Produkty spalania są obecne po uruchomieniu samochodu.
W pobliżu otworów wentylacyjnych, wentylatorów, klimatyzatorów lub innych oprawek.
W obszarze, w którym często pojawiają się owady.
W obszarze, w którym temperatura może spaść poniżej 0 ℃ lub wzrośnie powyżej 40 ℃.
W wilgotnych obszarach. Łazienka. Kuchnia.
6. Funkcja
Testowanie
Naciśnij przycisk testowy, a produkt wprowadzi tryb alarmowy. Wykonuje dźwięki, które są głośniejsze niż 86dB. Wskaźnik alarmu (czerwony) będzie migać.
Stan gotowości
W warunkach gotowości, alarm dymu wykrywa co 10 sekund. Wskaźnik alarmu miga co 344 sekundy, aby wskazać, że alarm dymu działa prawidłowo. Gdy wyczuwa produkty spalania, dźwięki alarmów. A wskaźnik alarmu (czerwony) miga w tym samym czasie, aż powietrze jest czyste.
Tryb ciszy (niska czułość)
Gdy jest w stanie alarmowym, naciśnij przycisk Test / Hush, a produkt wejdzie w tryb Ciszy. Wskaźnik alarmu miga co 9 sekund, a żaden dźwięk dźwiękowy nie zostanie wysłuchany, chyba że palenie staje się gęstsze. To trwa około 9 minut. Naciśnięcie przycisku Test / Hush ponownie zakończy tryb Ciszy.
Ostrzeżenie o niskim baterii
Gdy napięcie baterii jest zbyt niskie, produkt dokonuje krótkich sygnałów dźwiękowych co 43 sekundy, aby ostrzec użytkownika, aż napięcie baterii spełniają napięcie robocze alarmu dymu.
Historia alarmu.
Gdy wskaźnik alarmu miga 3 razy co 43 sekundy, oznacza to, że alarm został wykonany wcześniej. Sprawdź, czy istnieje ryzyko pożarowe w obszarze wykrywania. Ta wskazówka zakończy się 24 godziny później.
Ostrzeżenie degeneracji komory dymowej
Środowisko pracy i czas spowoduje degenerację komory dymnej. Gdy produkt dokonuje 3 krótkich sygnałów dźwiękowych co 43 sekundy, wskazuje na koniec jednostki. Powinieneś wymienić alarm dymu nowym.
7. Konserwacja
7.1 Sprawdź alarm dymu co tydzień, naciskając przycisk Test.
7.2 Wyczyść alarm dymu suchą szmatką. Nigdy nie używaj wody, czyszczenia lub rozpuszczalników do czyszczenia, ponieważ mogą uszkodzić urządzenie. Zapobiegaj przedostawaniu się ciała obcego.
7.3 Jeśli alarm dymu nie działa prawidłowo, nie zdemontuj urządzenia samodzielnie. Proszę szukać usługi profesjonalistów.
8. Punkty dla opuszczonych produktów
Materiał do pakowania jest odnawialny, więc możesz zrobić wszystko, co w mojej mocy.
