Alarm dymu KD-122LE
Instrukcja obsługi
Odnośnik do dokumentu:QSP0701-B-2122LE-401
Wersja:A / 2.
Autor:Liu xueyong.Data:2020.06.09
Rewident księgowy:Fang yongda.Data:2020.06.09
Zaakceptowany przez:Długi Xinlin.Data:2020.06.09
1. Krótkie wprowadzenie
Bezprzewodowy alarm dymu bezprzewodowego KD-122LE jest przenośnym, fotoelektrycznym alarmem dymu o niskim poborze mocy. Wewnętrzny precyzyjny obwód analogowy i obwód cyfrowy sprawiają, że wykrywanie pracuje bardziej stabilne i niezawodne. Posiada funkcję połączeniową przy użyciu łącza częstotliwości radiowych, co oznacza, że gdy jedna jednostka ma alarm, inne połączenia połączone w zakresie InterLink będą alarmować w tym samym czasie.
2. Charakterystyka produktu
Fotoelektryczne wykrywanie dymu
Niezawodna wydajność i mniej uciążliwych alarmów
Precyzyjny obwód analogowy i obwód cyfrowy
Niskie zużycie energii
Mały rozmiar
Przenośny
Zakres InterLink> 100m (Darmowe pole RF868 MHz)
3. Parametry techniczne.
parametry techniczne | Wykrywanie dymu | |||
Napięcie | DC1.5V * 2 AAA | |||
Ostrzeżenie o niskim baterii | 2.2v. | |||
obecny | Prąd alarmowy. | Prąd sporny | ||
≤120mA. | ≤2ua. | |||
Wyświetlacz stanu | Stan gotowości | Dioda LED (czerwona) miga raz na około 344 sekundy, bez dźwięku alarmu | ||
Stan alarmowy lub test | Podano miga dioda LED (czerwona) i ciągły alarm. | |||
Tryb ciszy | LED (czerwony) miga co 10 sekund, bez dźwięku alarmu, automatycznie rzucić tryb ciszy około 9 minut później. | |||
Pamięć alarmowa | LED (zielony) miga 3 razy co 43 sekundy i zatrzymuje się 24 godziny później. Przy pierwszym naciśnięciu przycisku Test po wykonaniu alarmu detektor podpowiedzi za pomocą specjalnego trybu alarmowego. | |||
Koniec życia | Ostrzeżenie na koniec życia zostanie wykonane. Buzzer sygnał dźwiękowy 3 razy co 43 sekundy. | |||
Ostrzeżenie o niskim baterii | LED (czerwony) miga co 344 sekundy, sygnały dźwiękowe o 43 sekundy. | |||
Alarmowa głośność | ≥85dB / 3m. | |||
Wireless InterConnection. | Częstotliwość radiowa | 868 MHz. | ||
Zakres InterLink. | ≥100m (bezpłatne pole) | |||
Wskaźnik połączeń | Czerwona dioda LED jest stabilna oznacza, że produkt musi się uczyć. Zielona dioda LED jest stabilna oznacza, że produkt jest gotowy do wysyłania kodu identyfikacyjnego. Zielona lampa błyskawiczna oznacza połączenie połączeniowe. | |||
Temperatura pracy | -10 ℃ ~ + 50 ℃ | |||
Wilgotność otoczenia | ≤95% RH (bez kondensacji) | |||

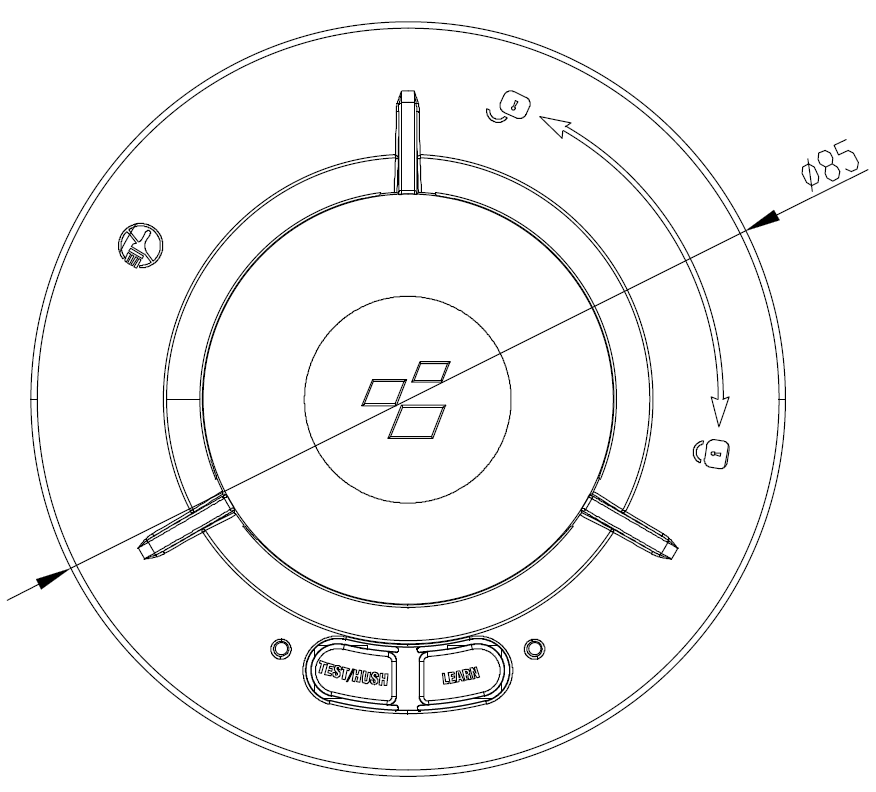

4. Wygląd i wymiary (Rysunek 1)
Rysunek 1.
5. Instalacja

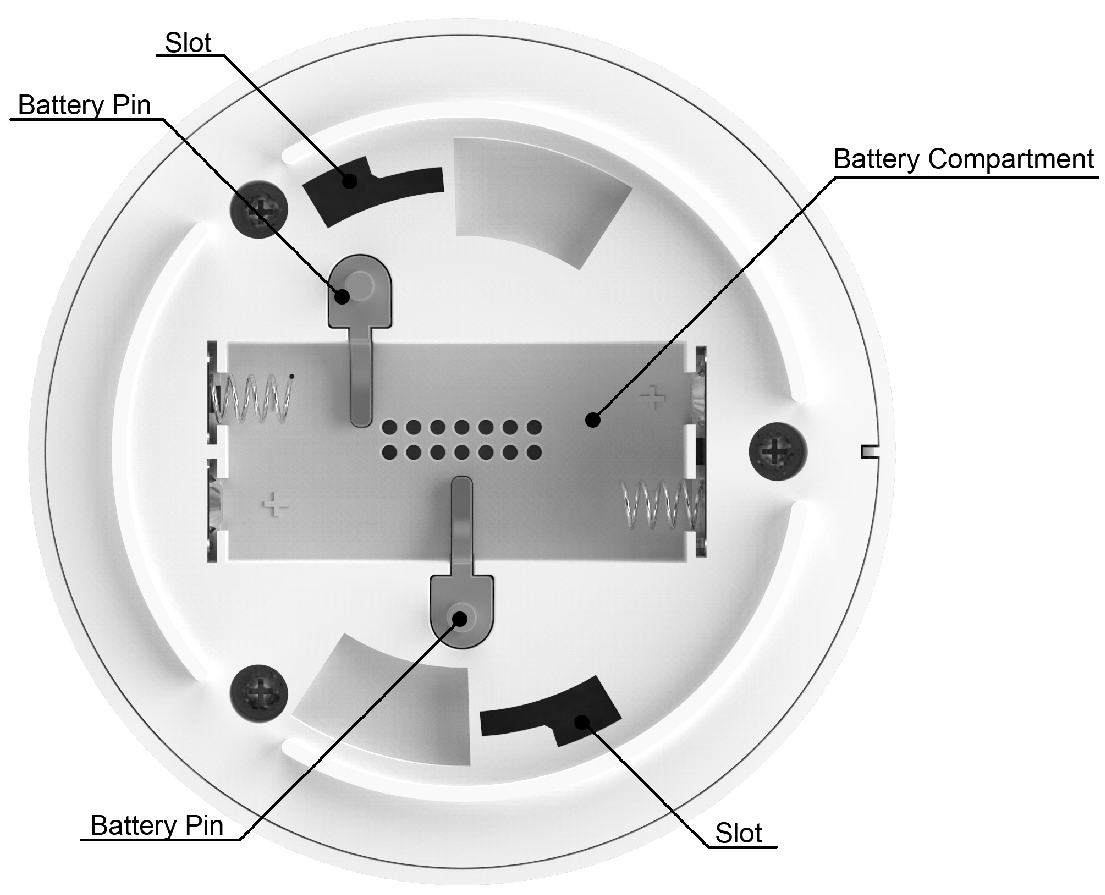

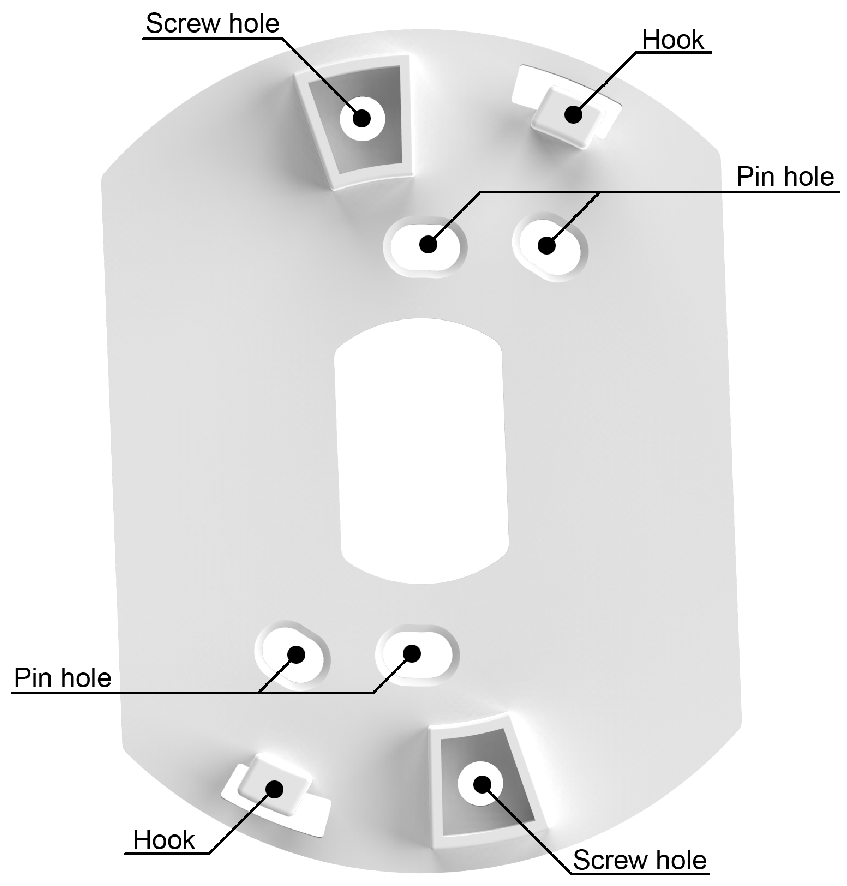

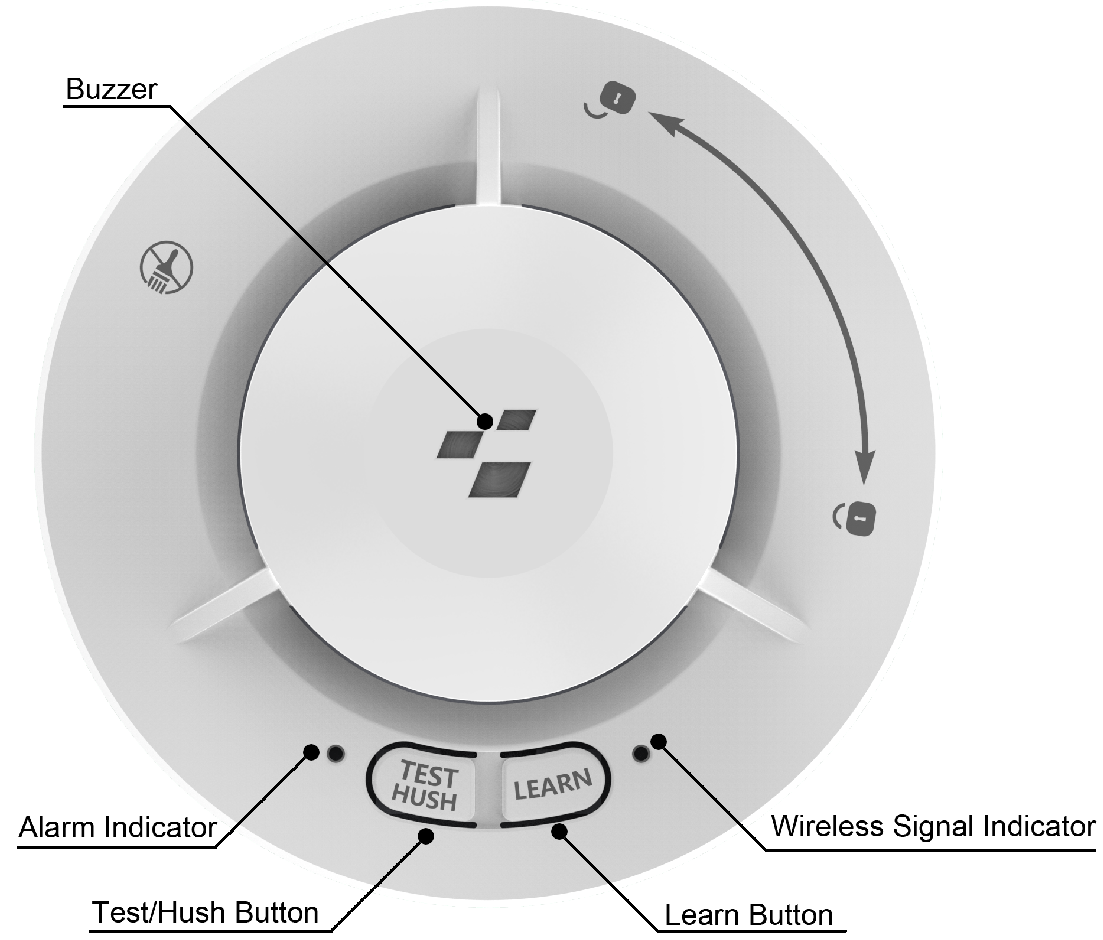

5.1 Diagram funkcjonalny (Rysunek 2)
Rysunek 2
5.2 Instrukcje instalacji

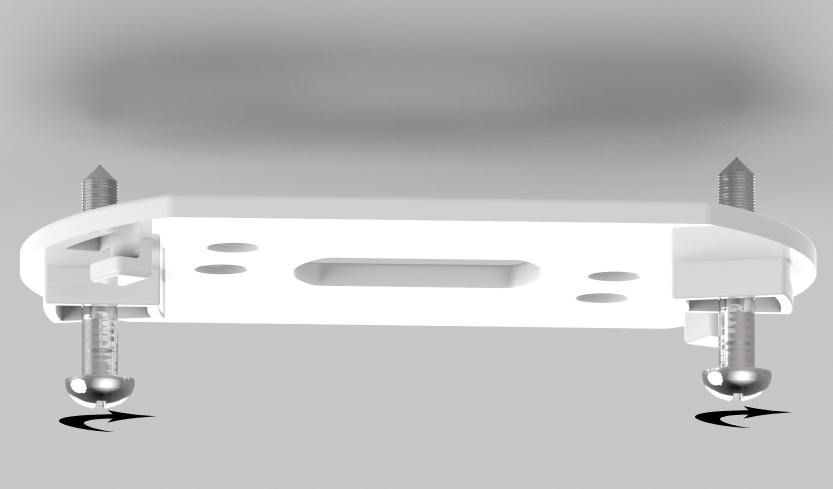

za. Przytrzymaj płytkę montażową przed wybraną pozycją montażową na suficie i zaznacz środek dwóch otworów śrubowych ołówkiem. Wywierć otwory przez ślady ołówek i użyj zamkniętych śrub i kotwic, aby zabezpieczyć płytę montażową.

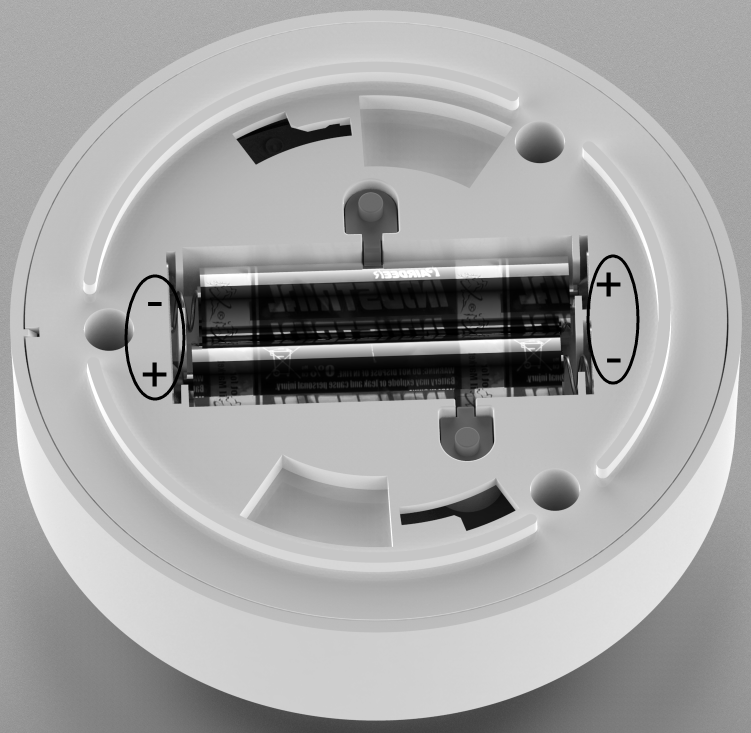

b. Zainstaluj baterie zgodnie z rysunkiem 3, upewniając się, że biegunowość pasuje do oznaczeń.

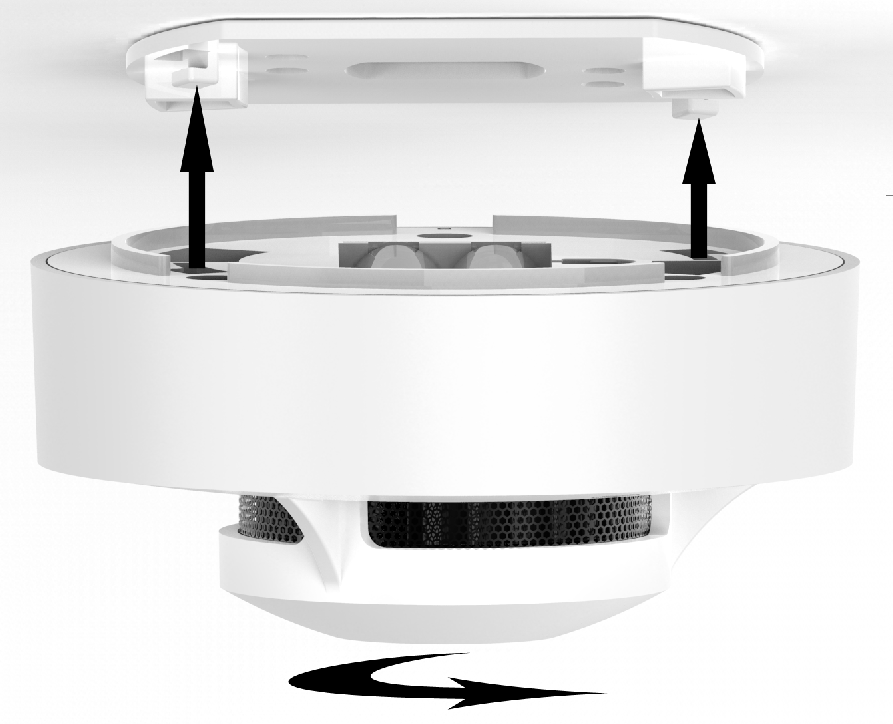

do. Włóż haczyki płyty montażowej do szczeliny alarmu. Obróć alarmuj zgodnie z ruchem wskazówek zegara, aż zaskoczy na miejsce. (Patrz rysunek 3)
re. Możesz przesunąć alarm do nowej lokalizacji, obracając alarm licznika w prawo, a następnie usuwanie śrub i powtarzając instrukcje w 5,2A do 5,2C w nowej lokalizacji.
Rysunek 3.
5.3 Wymiana baterii
Po dokonaniu ostrzeżenia o niskim poziomie baterii (zapoznaj się z sekcją 6. Funkcja), natychmiast wymień baterie.
Obróć alarm przeciwnym do ruchu wskazówek zegara i wyjmij go z płyty montażowej. Weź baterie.
Użyj typu baterii: LR03 / AAA.
Zainstaluj nowe baterie według 5,2B do 5,2c.
Za każdym razem, gdy baterie są wymieniane, przetestuj działanie alarmu, naciskając przycisk Test. Jeśli dokonane są sygnały dźwiękowe, oznacza to, że produkt działa prawidłowo.
5.4 Zalecane lokalizacje alarmów dymowych i lokalizacji, których należy unikać
za. Zalecane lokalizacje alarmów dymowych
Zainstaluj przynajmniej jeden alarm dymu w każdej sypialni.
Jeśli zainstalujesz alarm dymu w przejściu, którego szerokości jest mniejsza niż 3m, zainstaluj go w środku i zainstaluj jedną jednostkę co 12m.
Co najmniej 1,5 m od lampy fluorescencyjnej lub lampy neonowej. (W przypadku zakłóceń elektronicznych).
Co najmniej 3m z łazienki.
Co najmniej 6 m od kuchni lub pieca.
Co najmniej 30 cm z lamp.
Znajdź alarm dymu na środku pomieszczenia. Jeśli nie możesz, zainstaluj go co najmniej 1 m od ściany.

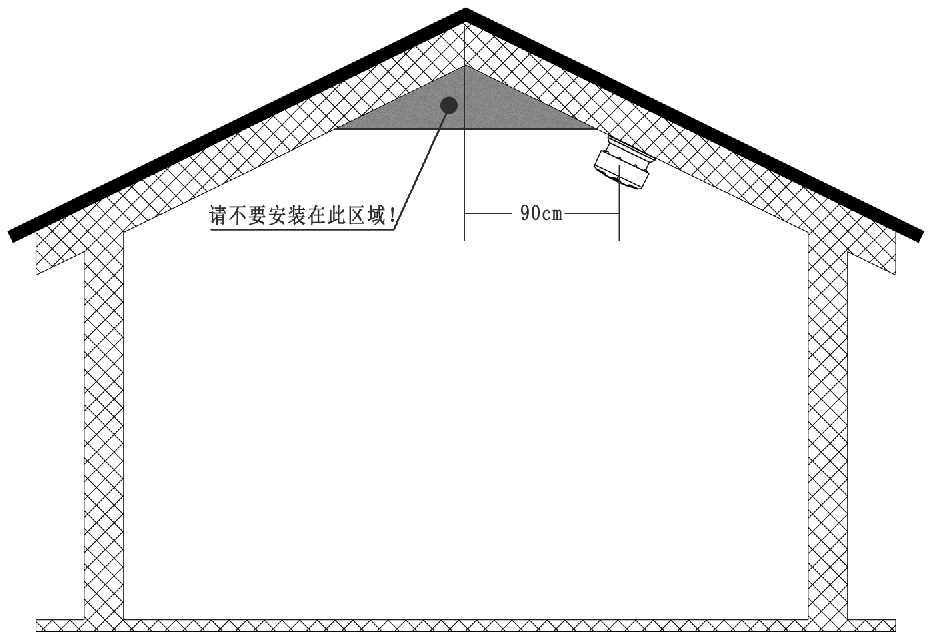

Jeśli instalujesz alarm dymu na pochyłym lub szczytowym suficie, pozycja instalacji powinna wynosić co najmniej 90 cm od najwyższego punktu.
b. Lokalizacje, których należy unikać
W garażu. Produkty spalania są obecne po uruchomieniu samochodu.
W pobliżu otworów wentylacyjnych, wentylatorów, klimatyzatorów lub innych oprawek.
W zakurzonych obszarach. Cząstki pyłu mogą powodować uciążliwy alarm lub niepowodzenie alarmu. Ekran owad może utrudniać część owadów lub kurzu.
Obszary, w których mają metalową osłonę, która zablokują sygnał RF.
W obszarze, w którym temperatura może spaść poniżej 0 ℃ lub wzrośnie powyżej 40 ℃.
W wilgotnych obszarach. Łazienka. Kuchnia.
6. Funkcja
A. Naucz się interkonekować
Uwaga1: Wszystkie alarmy dymu tego modelu mają bezprzewodową funkcję połączeń międzysystemowych. Wymaga co najmniej dwóch alarmów dymnych. W ramach skutecznego zakresu interlukom można połączyć 100 jednostek. Sugerujemy pełną operację połączenia, zanim zainstalujesz produkt do sufitu, aby uzyskać bardziej wydajne działanie.
Uwaga2: Zakres InterLink tego produktu wynosi ≥100 m (bezpłatne pole). Ale ponieważ różna konstrukcja będzie miała inny wpływ na odległość transmisji, jeśli istnieje produkt, którego nie można połączyć, dostosuj pozycję instalacji produktu.
1. Zabezpiecz wszystkie produkty, które muszą być połączone do płyt montażowych i skręć zgodnie z ruchem wskazówek zegara. Następnie jednostki te wchodzą w stan gotowości. Ale nie są teraz połączone ze sobą.
2. Wybierz jeden produkt jako host, a podwójnie naciśnij przycisk Learn. Wskaźnik sygnału bezprzewodowego (obok przycisku Learn) będzie zielony.
3. Wybierz inne produkty, które mają być połączone. Naciśnij przycisk Learn każdej jednostki, a wskaźnik sygnału bezprzewodowego będzie czerwony. Oznacza to, że kodeks tych jednostek zostanie natychmiast przeniesiony do gospodarza.
4. Naciśnij przycisk testowy gospodarza, a udostępni dźwięki. Jeśli inne połączonych jednostek odbierają sygnał kodu, wskaźnik sygnału bezprzewodowego (zielona dioda LED) obok przycisku Dowiedz się, a sygnały dźwiękowe zostaną wykonane. Następnie uczenie się z połączenia połączonych jest zakończone.
5. Gdy wszystkie operacje są zakończone, jednostki wprowadzą stan gotowości 1 minutę później. Możesz też nacisnąć przycisk Learn z każdej jednostki, aby przejść wskaźnik sygnału bezprzewodowego.
6. Jeśli chcesz anulować połączenia z pewną jednostką, naciśnij i przytrzymaj przycisk Learn przez co najmniej 3 sekundy, aż wskaźnik sygnału bezprzewodowego miga szybko.
B. Tryb pracy
Test
Naciśnij przycisk testowy, a produkt wprowadzi tryb alarmowy. Wykonuje dźwięki, które są głośniejsze niż 86dB. Wskaźnik alarmu (czerwony) będzie migać.
Stan gotowości
W warunkach gotowości, alarm dymu wykrywa co 10 sekund. Wskaźnik alarmu miga co 344 sekundy, aby wskazać, że alarm dymu działa prawidłowo. Gdy wyczuwa produkty spalania, dźwięki alarmów. A wskaźnik alarmu (czerwony) miga w tym samym czasie, aż powietrze jest czyste.
Tryb ciszy
Gdy jest w stanie alarmowym, naciśnij przycisk Test / Hush, a produkt wejdzie w tryb Ciszy. Wskaźnik alarmu miga co 9 sekund, a żaden dźwięk dźwiękowy nie zostanie wysłuchany, chyba że palenie staje się gęstsze. To trwa około 9 minut. Naciśnięcie i przytrzymanie przycisku Test / Hush przez kilka sekund zakończy tryb Ciszy.
Ostrzeżenie o niskim baterii
Gdy napięcie baterii jest zbyt niskie, produkt dokonuje krótkich sygnałów dźwiękowych co 43 sekundy, aby ostrzec użytkownika, aż napięcie baterii spełniają napięcie robocze alarmu dymu.
Historia alarmu.
Gdy wskaźnik alarmu miga 3 razy co 43 sekundy, oznacza to, że alarm został wykonany wcześniej. Sprawdź, czy istnieje ryzyko pożarowe w obszarze wykrywania. Ta wskazówka zakończy się 24 godziny później.
Ostrzeżenie degeneracji komory dymowej
Środowisko pracy i czas spowoduje degenerację komory dymnej. Gdy produkt dokonuje 3 krótkich sygnałów dźwiękowych co 43 sekundy, wskazuje na koniec jednostki. Powinieneś wymienić alarm dymu nowym.
7. Konserwacja
7.1 Sprawdź alarm dymu co tydzień, naciskając przycisk Test.
7.2 Wyczyść alarm dymu z suchą ściereczką co tydzień. Nigdy nie używaj wody, czyszczenia lub rozpuszczalników do czyszczenia, ponieważ mogą uszkodzić urządzenie. Zapobiegaj przedostawaniu się ciała obcego.
7.3 Jeśli alarm dymu nie działa prawidłowo, nie zdemontuj urządzenia samodzielnie. Proszę szukać usługi profesjonalistów.
7.4 Po zakończeniu ostrzeżenia o zakończeniu życia, nie używaj już produktu. Wymień go nowym.
8. Punkty dla opuszczonych produktów
8.1 Materiał do pakowania jest odnawialny, więc zdobądź najlepsze, aby go poddać.
8.2 Baterie i odpady Elektryczne urządzenia, które zostały użyte, nie można porzucić z normalnym śmieciami domowymi.
